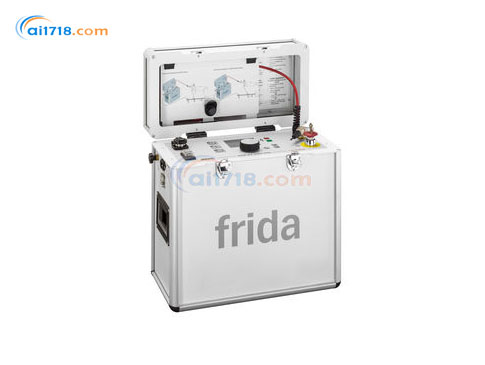

奧地利BAUR　frida VLF測試診斷儀

型號：frida VLF測試診斷儀

品牌：奧地利BAUR

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利BAUR

BAUR是世界市場上測試和測量技術的領導者。BAUR高檔次的產品，現場的指導咨詢，密集的培訓計劃，全面的服務，保證了電氣絕緣材料和電力供應系統在更佳狀態下進行監測。所以，BUAR生產的高效電源遍布世界各地。...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利BAUR frida VLF測試診斷儀由愛儀器儀表網代理，本產品便攜且性能強大的高壓測試和診斷設備用于對*高 20 kV 的中壓電纜和電氣設備進行電纜和電纜護套測試?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

frida VLF測試診斷儀產品簡介：
?BAUR 的便攜式儀器 frida 和 frida TD 用于：
測試中壓電纜和電氣設備（發電機、變壓器和開關設備測試）
電纜護套測試
電纜診斷 (frida TD)：
介損測量和帶 tan δ 的監控耐壓測試
局部放電測量*
帶 tan-δ 和局部放電測量的完全監控耐壓測試
?frida通過 VLF 測試可以在*短的測試時間內發現塑料和油浸紙絕緣電纜中的絕緣層損傷，并且不會對周圍的絕緣材料造成不利影響
?frida采用 0.1 Hz VLF-truesinus® 的損耗因數診斷會為油浸紙電纜和 PE/XLPE 電纜給出差異化的結論。處理 PE/XLPE 電纜時，介損測量會區分出新電纜、受“水樹”損傷較輕和較嚴重的電纜。這樣*可以確定電纜的更換緊迫程度
?frida帶 tan delta 的監控耐壓測試結合了電纜耐壓測試和介損測量，能夠?qū)﹄娎|狀態進行*又全面的判斷。此外，通過優化測試時間可對電纜的破壞降到*低水平

frida電纜狀態評估的新方法
?一臺儀器完成電纜耐壓測試和介損診斷
?測試簡單快捷
?自動化的測試及診斷流程
?結構精巧、重量輕

frida VLF測試診斷儀產品特點：
?*高測試電壓 24 kV rms / 34 kV peak
?電壓波形：VLF-truesinus ® ， VLF-方波電壓和直流電壓
?VLF- truesinus ® 測試技術確保提供與負載無關重復性好的正弦波高壓
?電纜測試符合：DIN VDE 0276-620/621(CENELEC HD 620/621), IEEE 400-2012, IEEE 400.2-2013, IEC 60060-3
?電纜護套檢測符合 IEC 60502/IEC 60229 標準
?電氣設備電壓測試符合 IEEE 433 標準frida TD
?*高采用 20 kV 對電氣設備和中壓電纜進行損耗因數診斷
?高*介損測量，*度可達 1 x 10 -4
?通過 VSE-Box（選項）檢測泄漏電流
?結合 PD-TaD 60 通過完全監控耐壓測試更全面了解電纜狀態
Full MWT = VLF 電纜耐壓測試和同步的介損和局部放電測量
可用的方法和組合方法參閱第 2 頁
?全自動并可進行個性化編輯的診斷流程（包括評估）

frida VLF測試診斷儀一般信息
?通過 USB 接口進行數據通訊
?電腦軟件管理測試數據
?自動放電檢測裝置
?可通過選項擴展
frida：擴展成為局部放電診斷系統
frida TD：擴展成為局部放電和Full MWT 診斷系統

Full 監控耐壓測試
?更具說服力的組合方法
使用 BAUR VLF 測試診斷儀 frida TD 時，您可以結合便攜式局部放電診斷系統 PD-TaD 60，在進行 VLF 電纜測試的同時*完成介質損耗的測量并檢查電纜線路的局部放電情況。這種組合方法稱為 Full MWT ，相比單獨的電纜耐壓測試，它可以明顯提供更多的信息。通過電纜測試可以看出電纜設備能否在特定的測試耗時內承受負載，而介損測量則可以對電纜絕緣層進行狀態評估，并能借助局部放電測量識別并準確定位局部放電故障部位。 MWT *大的亮點在于以狀態為導向的測試時間：條件允許時，可以縮短測試時間，這可以降低成本。這樣電纜*只需要在必要的時間內承受較高的測試電壓。

VLF-truesinus ® - 一種適用于各種方法和組合方法的電壓波形
VLF-truesinus ® 是*一種既能可靠地進行電壓測試又能*進行介損和局部放電測量的電壓波形。相對于其他電壓波形， VLF-tru-esinus ® 電壓與負載無關、對稱且連續。這是確保測量結果高*并且具有可重復性和可比性的前提條件。

可用的方法和組合方法
方法	說服力和優勢	BAUR 設備
VLF 測試	?簡單的電壓測試（結論：通過/未通過）	frida
tan-δ 測量	?評估絕緣層的介損狀態，局部放電	frida TD
局部放電測量	?診斷局部缺陷位置并對其進行局部化	frida & PD-TaD 60
同時進行 tan-δ和局部放電測量	?綜合了 tan-δ 和局部放電測量的結論 ?通過同步進行的 tan-δ 和局部放電測量縮短測試時間 ?通過改變?nèi)毕菸恢玫臈l件和同時監控 tan-δ 值和局部放電，更好地識別隱藏的故障部位（例如潮濕的接頭）	frida TD & PD-TaD 60
帶 tan δ 的MWT	?評估絕緣層的介損狀態，局部放電 ?智能耐壓測試 ?縮短狀態良好的電纜的測試時間	frida TD & PD-TaD 60
帶有同步局部放電測量的VLF 電纜測試	?定位電纜絕緣層中的故障部位 ?智能耐壓測試	frida & PD-TaD 60
Full MWT	?評估絕緣層的介損狀態，局部放電 ?定位電纜絕緣層中的故障部位 ?智能耐壓測試，縮短狀態良好的電纜的測試時間 ?通過同步進行的 tan-δ 和局部放電測量縮短測試時間 ?通過改變?nèi)毕菸恢玫臈l件和同時監控 tan-δ 值和局部放電，更好地識別隱藏的故障部位（例如潮濕的接頭）	frida TD & PD-TaD 60

輸出電壓
頻率范圍	0.01 – 0.1 Hz
VLF- truesinus®	1 – 24 kV rms (34 kV peak )
VLF 方波電壓	1 – 34 kV
直流電壓	±1 – 34 kV
靈敏度	0.1 kV
*度	1%
負載范圍（VLF 測試）	1 nF – 8 μF
輸出電流
測量范圍	0 – 14 mA
靈敏度	1 μA
*度	1%
*大電容負載	0.1 Hz、 24 kV rms / 34 kV peak 時為 0.5 μF (≈ 2 km)* 0.05 Hz、 24 kV rms / 34 kV peak 時為 1 μF (≈ 4.2 km)* 0.01 Hz、 18 kV rms / 25 kV peak 時為 8 μF (≈ 33 km)* * 電纜電容為 0.24 μF/km 時的*長電纜長度
損耗因數測量tan delta (frida TD)
VLF- truesinus®	1 – 24 kV rms
負載范圍	10 nF – 8 μF
解析度	1 x 10 -6
*度	1 x 10 -4
測量范圍	1 x 10 -4 – 21 000 x 10 -3
tan-δ 測量頻率	0.1 Hz
自動檢測和補償泄漏電流	通過 VSE-Box（可選）
診斷報告器
用于處理和評估測試和測量記錄
基于 MS-Excel	MS Excel 2007 或以上版本
概述
輸入電壓	100 – 260 V, 50/60 Hz
功率消耗	*大300 VA
防護等級	IP 54
數據接口	USB 2.0
尺寸（寬 x 高 x 深）	438 x 456 x 220 mm
重量（包括高壓連接電纜）	約22 kg
環境溫度（運行）	-10 至 +50°C
儲藏溫度	-20 至 +60 °C
安全和電磁兼容性	符合 CE 標準，符合低電壓指令 (2006/95/EG)、電磁兼容性指令 (2004/108/EG)、環境影響 EN 60068-2 和后續版本
用戶界面提供了 13 種語言	英語、中文（簡體）、中文（臺灣繁體）、德語、法語、意大利語、韓語、荷蘭語、波蘭語、葡萄牙語、俄語、西班牙語、捷克語
