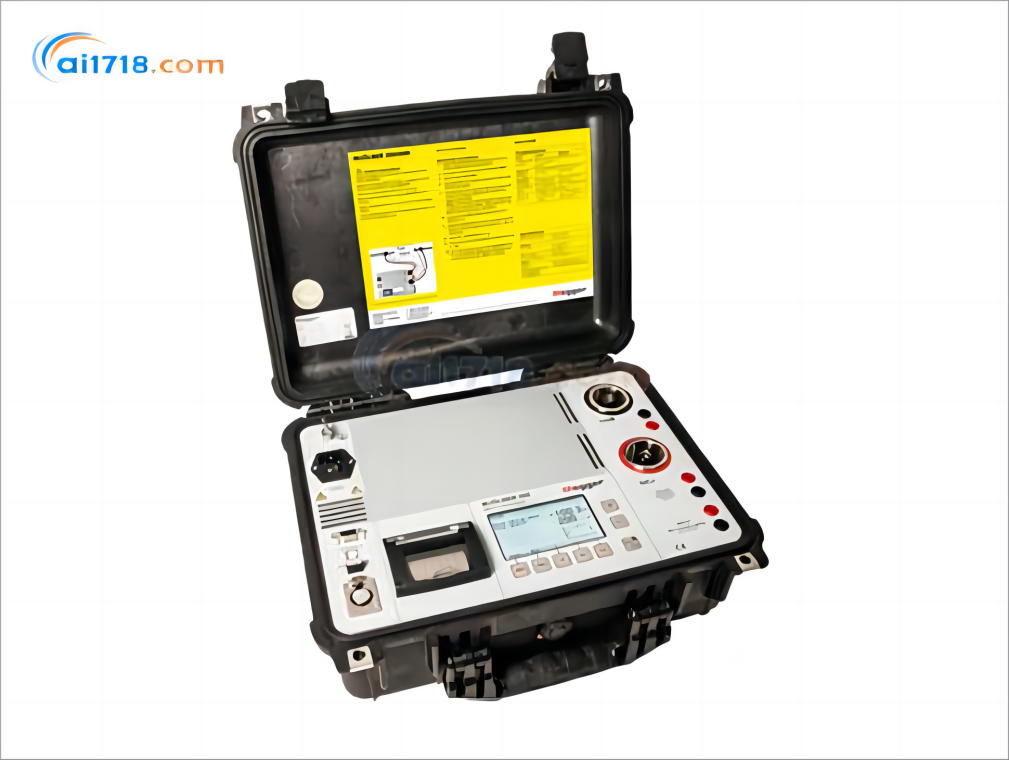

美國MEGGER MJOLNER600微歐表由愛儀器儀表網代理，MJOLNER600是為測試斷路器觸點、母線連接和其他大電流連接而設計，設計理念包括安全性、易于使用性和多功能性?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MJOLNER600微歐表雙接地電阻測試儀簡介：
?MJ?LNER600是為測試斷路器觸點、母線連接和其他大電流連接而設計，設計理念包括安全性、易于使用性和多功能性。
?MJ?LNER600微歐表可在任何需要高精度地測量低電阻的場合使用。
?MJ?LNER600能夠輸出無紋波的純直流信號用于母線、斷路器、保險絲等設備的測試。
?使用MJ?LNER600可以采用雙接地方法進行測試。這意味著測試樣品可以在測試過程中兩端接地，保證測試過程的安全、簡單和迅速。
?MJ?LNER600在一些重要的場合、精度要求較高的場合以及需要300安培連續測試的場合可以選擇MJ?LNER600。
?MJ?LNER600的堅固和輕巧使它成為適合于現場測試的便攜式儀器。當箱蓋閉合時，儀器可以防水、防塵、防沙 — 甚至可以漂浮在水面上。
?MJ?LNER600可供選擇的配件為：遠程控制器和帶有輸出結果至Excel 的功能的PC軟件MJ?LNER Win。

MJOLNER600微歐表特點：
?全自動測試 — 基于微處理器控制
?安全性好 — 雙接地技術DualGround?和遠程控制技術
?純直流輸出 — 無紋波
?輕便的運輸箱 — 防水、防塵、防沙
?內置熱打印機
?電腦通信接口

MJOLNER600微歐表優點：

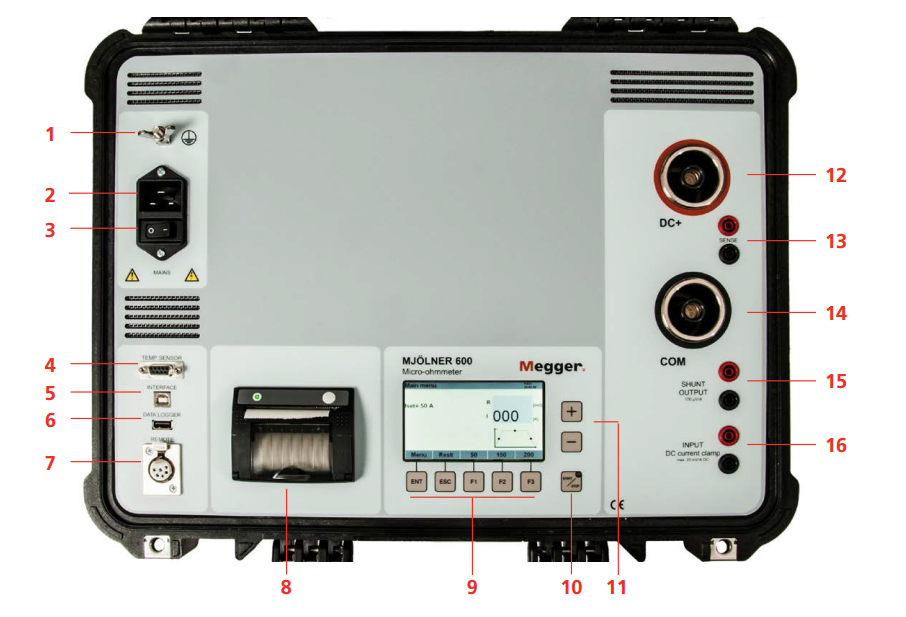

MJ?LNER600微歐表-1

?接地端

?主電源插口和開關

?主電源開關

?溫度傳感器接口

此接口是用于連接溫度探針作溫度補償?shù)?/span>

?接口，用于電腦與MJ?LNER Win通信

?數據記錄儀

端口用于連接U盤進行數據記錄。結果可以用Excel查看

?遠程控制接口

遠程控制電流值，測量開始/停止和打印輸出功能

?打印機

?菜單控制按鍵

?帶狀態指示LED的開始/停止按鍵

?調整按鍵

設置測試電流和所有菜單選項

?DC - 電流輸出

?感應端

?負載輸出

?電流夾感應輸入

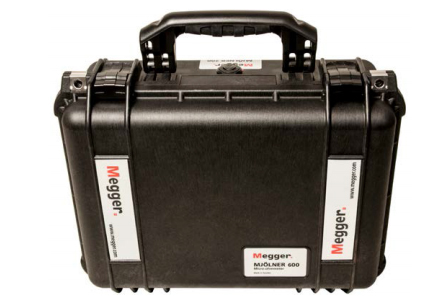

MJ?LNER600微歐表-2

旅行箱造型

設備接近人體從而使其易于攜帶。堅固的塑料外殼，在大多數情況下，不需要額外的笨重運輸箱。

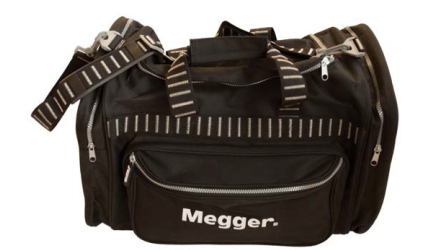

MJ?LNER600微歐表-3

電流電纜在單獨手提包

MJOLNER600微歐表應用：

?MJ?LNER600測試系統可用于許多應用。zui常見的*是測試低壓、中壓和高壓斷路器的接觸電阻，以及母線連接和其他大電流的連接點。

?斷路器接觸電阻的測試在以下的標準中都有重點講述：IEEE C37.09-1999和IEC 62271-1(2001)。

?如果接觸電阻太大，*會加大功率損耗使溫度升高，造成嚴重的問題。為了避免這些問題，應定期檢測電阻。

?下表敘述了在大電流情況下低電阻的重要性：

電流	接觸電阻	功率損耗
10 kA	1 m?	100 kW
10 kA	0.1 m?	10 kW
1 kA	1 m?	1 kW
1 kA	0.1 m?	100 W

?10 kA時0.1 mΩ電阻使功率損耗達到10 kW。一個點上有這樣的功率損耗在必然導致溫度的升高，造成過熱和前期故障。

MJOLNER600應用實例

?斷路器測試

斷路器觸點測試

斷路器連接測試

?母線測試

母線連接點測試

連接測試

?變壓器測試

繞組電阻——不是所有類型變壓器都適用（很多變壓器都需要超過5V的電壓）

?內部/外部鏈接

所有需要測試電阻的大電流場合

?開關

?隔離設備

?安全接地連接

?焊點

?熔絲

?電纜

MJOLNER600兩側接地

?許多電力公司規定在變電站發生故障時要保持安全接地的位置，因此，MJ?LNER600在設計時考慮到了這種限制。

?在變電站進行測試的時間應該盡量縮短，注意力應集中在測試上而不是設備上。

?兩側接地測試方法DualGround? 適用于所有斷路器，下表是MJ?LNER600與另一臺Megger儀器配合使用時的功能：

計時	帶DCM模塊的T
行程	TM 1800
動態電阻測試（DRM）	帶SDRM202模塊的T
震動	CABA Win Vibration

?支持兩側接地的測試設備和方法都配有兩側接地標志，這個標記意味著使用了革命性的兩側接地技術和方法，通過在測試中將設備兩端接地，確保安全、快速和簡單的工作過程。

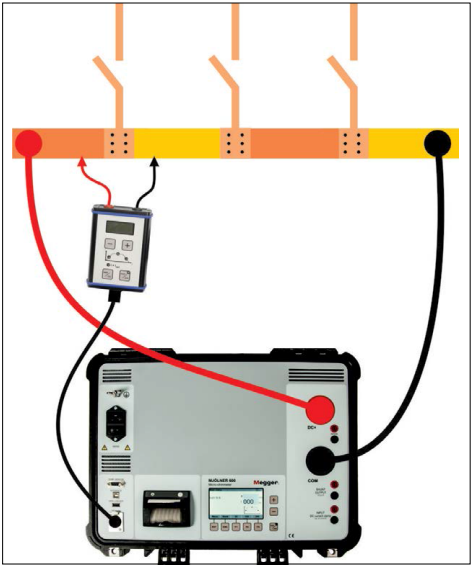

MJ?LNER600微歐表-4

MJ?LNER600微歐表

使用遠程控制可以測量被測母線的每個部分內的每個觸點元件的電壓降（電壓）。

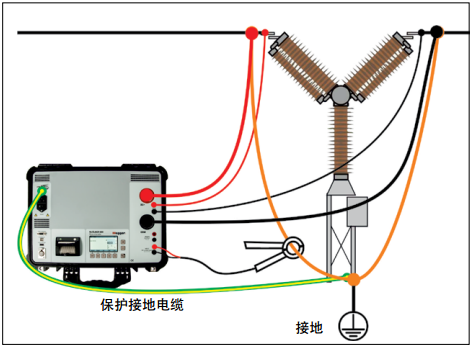

MJ?LNER600微歐表-6

測試過程中試品的兩端都可接地，提高了測試的安全性。

MJOLNER600微歐表可選配件:

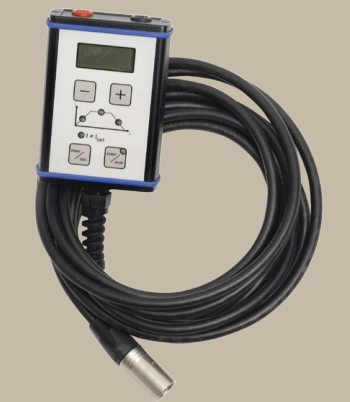

遠程控制

MJ?LNER600微歐表-7

許多情況下，測試儀器會被放在地上，而測試電纜會掛在很高的斷路器上。在這些場合使用遠程控制會節省很多時間。遠程控制器可以控制MJ?LNER600的很多功能，如啟動和停止、設置測試電流、閱讀測試結果。

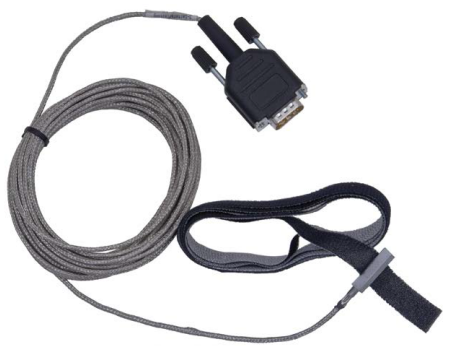

溫度探頭

MJ?LNER600微歐表-8

溫度探頭被用于導體（銅和其它金屬）的溫度補償。

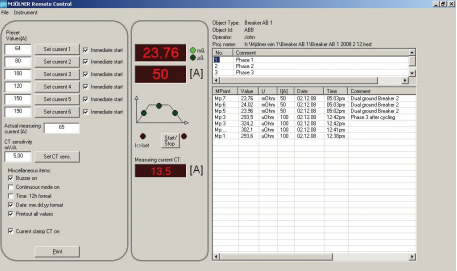

MJOLNER Win

MJ?LNER600微歐表-9

這個Windows程序可以方便的管理和存儲所有的測試結果。所有的信息，包括測試對象信息如斷路器和測試結果會被儲存到一起，然后可傳遞至Excel作進一步分析。

MJ?LNER 600訂購信息

產品（Item）	型號（Art. No.）
MJ?LNER 600 含電纜套裝，電流電纜 2×5 米（16 英尺），35 平方毫米及傳感電纜 2×5 米接地線，5 米（16 英尺），2.5 平方毫米	BB-59091
含電纜套裝，電流電纜 2×5 米（16 英尺），35 平方毫米及傳感電纜 2×5 米接地線，5 米（16 英尺），2.5 平方毫米	-
雙接地套件（XA-12992）	BB-59093
可選配件	-
MJ?LNER Win Windows® 軟件含 XLR 藍牙適配器（BD-90011）	BD-8010X
遙控器帶連接電纜，5 米（16 英尺）	BD-90010
XLR 藍牙適配器	BD-90011
溫度探頭	BD-90012
熱敏紙卷（用于打印機）	GC-00060
5 米延長電纜套裝電流電纜 2×5 米，35 平方毫米及傳感電纜 2×10 米	GA-03209
10 米延長電纜套裝電流電纜 2×10 米，35 平方毫米及傳感電纜 2×15 米	GA-03210
校準分流器 600 安 / 60 毫伏分流器	BD-90020
雙接地套件 200 安直流電流鉗及測試電纜 2×5 米（16 英尺）	XA-12992
運輸箱尺寸：514×499×280 毫米（20 英寸 ×19.7 英寸 ×11 英寸）	GD-00265

美國MEGGER MJOLNER 600微歐表雙接地電阻測試儀
環境
應用場合	儀器可在高壓變電站和工業環境下使用。
溫度
操作	-20 - +50oC (-4°F - +122°F)
儲存	-40oC - +70oC (-40°F - +158°F)
濕度 %RH	5%-95%, 不凝結
CE標識
EMC	2014/65/EU
LVD	2014/35/EU
常規
電源電壓	100-120, 200-240 V AC,50/60Hz
功率 (zui大)	39 A @100 V, 18 A @ 230 V（3秒）保險絲（200 mAT 和 400 mAT）熱保險絲、軟件關閉溫度：70℃內部溫度
大小	486 x 392 x 192 mm (19” x 15” x 7.5”)
重量	13.8 kg (30.4 lbs)
顯示	LCD and LED
打印機	熱敏打印機
熱敏紙卷	寬度57.5毫米，直徑30毫米
電流電纜	2 x 3 m (9.8 ft), 35 mm2
感應電纜	2 x 3 m (9.8 ft), 2.5 mm2
測量單元
量程	0 – 999.9 m?
分辨率	0.1 μ? < 1.0 m? 1 μ? < 10 m? 10 μ? < 100 m? 100 μ? < 1000 m?
誤差	一般	zui大
100 A, ta 25oC,R< 1 m?	±0.2 μ?	±1 μ?
50–600 A ta 10–40oC, R < 1 m?	±0.3 μ?	±2 μ?
50–600 A ta 0–50oC, R < 1 m?	±0.7 μ?	±3 μ?
50–600 A ta -20–50oC, R < 1 m?	±1.1 μ?	±4 μ?
600 A ta 10–40oC, 1 m? < R < 8.4 m?	±6 μ?	±50 μ?
50 A, ta 10–40oC, 10 m? < R < 100 m?	±80 μ?	±500 μ?
5 A, ta 10–40oC, 100 m? < R < 1000 m?	±1 m?	±10 m?
電流分流	600 A, 60 mV
感應范圍	0-2 mV, 0-20 mV, 0-200 mV, 0-5V
輸出
DC+ / COM
量程	5 – 600 A DC (1A步進)
輸出電壓（zui大）	5.25 V DC @ 600 A
zui大波動	80 mVpp, 28.3 mVrms @ 0 - 50°C (+32°F 至 +122°F)
zui大負載容量
300A	連續
輸出100 μV/A
分流輸出	內部采樣電阻60 mV ＠ 600 A
誤差	±1%
輸入
SENSE	終端和地之間的zui大保護電壓為20 V
輸入DC電流鉗表	終端和地之間的zui大保護電壓為20 V
輸入靈敏度	0.1 – 20 mV/A 可調
輸入阻抗	>1 M?
1) 于25oC (77°F) 環境溫度
