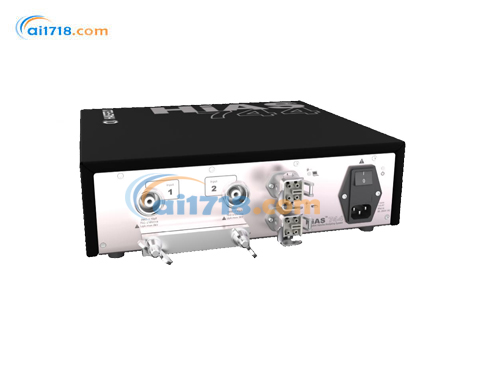

瑞士HAEFELY(哈弗萊)　HiAS 744/HiAS 744-REF沖擊測量分析儀

型號：HiAS 744/HiAS 744-REF沖擊測量分析儀

品牌：瑞士HAEFELY(哈弗萊)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞士HAEFELY(哈弗萊)

At HAEFELY HIPOTRONICS we believe that access to safe and reliable power is not just a privilege, but a right. By providing innovative and d...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞士HAEFELY HiAS 744系列沖擊測量分析儀，包含標準版、高精度S版及ISO17025校準REF版，*高支持16位采樣分辨率、250MS/s采樣速率與100MHz帶寬，沖擊電壓、時間參數測量精度契合IEC、IEEE、CIGRE多項國際標準。設備采用全光電隔離前端設計，徹底隔絕地環路干擾與耦合噪聲，保障高壓試驗人員安全與數據穩定性。配套成熟穩定的HiASTM分析軟件，兼容舊版數據、支持數據對比與分析，可多設備級聯拓展通道，廣泛用于變壓器、GIS、避雷器、互感器、高壓電纜等超高壓、高壓電力設備雷電及操作沖擊試驗檢測。

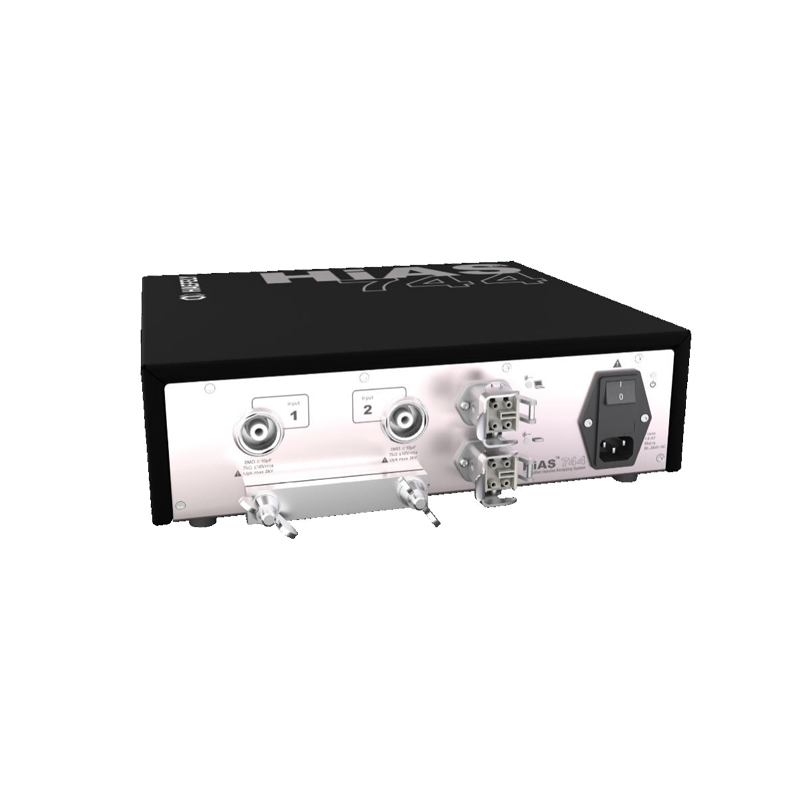

瑞士HAEFELY HiAS 744/HiAS 744-REF沖擊測量分析儀產品簡介

HiAS 744/HiAS 744-REF沖擊測量分析儀是一款專為行業定制開發的高性能沖擊分析儀。標準版搭載全新前端采集模塊，*高支持 16 位采樣分辨率、250 MS/s 采樣速率，測量精度優異，設備出廠標配原廠校準證書。
配套升級后的 HiASTM 專用軟件，界面操作便捷，經數百位用戶長期驗證穩定可靠；軟件可兼容 HiAS 系列舊版數據文件，支持新舊試驗數據對比分析。
設備前端采用光電隔離設計，實現控制室與高壓試驗區完全電氣隔離。既保障操作人員*高等級安全防護，同時消除地環路干擾，大幅降低耦合噪聲。

產品特點
*高 16 位 250MS/s 采樣，100MHz 帶寬，沖擊測量精度行業*
全光路隔離前端，隔絕地環路干擾，高壓試驗操作安全
雙通道可級聯拓展，兼容全量程輸入，適配各類高壓設備沖擊試驗
符合 IEC、CIGRE、IEEE 多項國際標準，配套 HiASTM 分析軟件

應用領域
超高壓 / 高壓電網設備
大型電力變壓器
避雷器
斷路器
GIS 組合電器
互感器
交直流電纜
輸電導線束

標準供貨清單
HiASTM 744 主機
光纖通訊鏈路（浩亭 FO 接口）、USB、以太網通訊接口
20 米高強度光纖線纜
預裝 HiAS 分析軟件 U 盤
10 米瑞士標準帶過壓保護市電延長線
RS232 轉 USB 轉換器及配套串口線

瑞士HAEFELY HiAS 744/HiAS 744-REF沖擊測量分析儀技術參數

數據采集性能
參數項	HiAS? 744	HiAS? 744-S	HiAS? 744-REF
幅值分辨率	11 位（誤差 0.05 %）	16 位（誤差 0.0015 %）	16 位（誤差 0.0015 %）
采樣速率	1 ~ 125 MS/s	1 ~ 250 MS/s	1 ~ 250 MS/s
模擬帶寬（-3 dB）	≥ 50 MHz	≥ 100 MHz	≥ 100 MHz
直流測量精度	±0.25 % 讀數誤差 ±0.02 % 滿量程誤差	±0.20 % 讀數誤差 ±0.02 % 滿量程誤差	±0.15 % 讀數誤差 ±0.02 % 滿量程誤差
上升沿響應時間	7 ns	3.5 ns	3.5 ns
存儲深度	2 MS	2 MS	2 MS
測量輸入通道 1	1 或 2 通道	2 主機組合共 4 通道	2 主機組合共 4 通道
整機系統精度 2（依據標準 IEC 61083-1:2001、IEC 61083-2:2013）
測量項目	HiAS? 744	HiAS? 744-S	HiAS? 744-REF
全波、截尾雷電沖擊（SI、LI）峰值電壓	± 1.5 % 峰值電壓	± 1 % 峰值電壓	± 0.7 % 峰值電壓
波前截尾雷電沖擊（LIC）峰值電壓	± 2 % 峰值電壓	± 1 % 峰值電壓	± 1 % 峰值電壓
時間參數（波前時間 T1、峰值時間 Tp、截尾時間 Tc、半峰值時間 T2 等）	± 3 %	± 2 %	± 1.8 %
校準資質	原廠校準 3	原廠校準 3	EN / ISO 17025 實驗室校準
注： 1 通道配置：單臺主機 2 通道，多臺級聯拓展通道 2 精度適用范圍：全輸入量程 ±5 Vpk ~ ±2000 Vpk、全工作溫度區間 3 EN / ISO 17025 校準證書為選配項
測量輸入規格
輸入電壓量程	± 2000、± 1000、± 500、± 200、± 100、± 50、± 20、± 10、± 5 Vpk
內置過壓保護	3000 Vpk
沖擊耐壓測試	6000 Vpk（1.2/50 μs 雷電沖擊、10/700 μs 操作沖擊）
輸入阻抗	2 MΩ 并聯 10 pF；可切換接入 75 Ω 匹配終端電阻
觸發模式	內部斜率觸發、電平觸發、自動觸發
高頻抑制濾波	五階貝塞爾低通濾波器，檔位可調：關閉 / 1 MHz / 3 MHz / 10 MHz / 30 MHz
接口配置
信號輸入接口	LEMO 4S
光纖通訊接口	雙路光纖，浩亭 Han 3A-gw-M20 工業連接器，SC 光纖頭
光纖鏈路轉接模塊	光纖轉浩亭接頭，擴展 10/100 以太網（數據傳輸）、USB2.0（供電 + 數據）
光纖線纜規格	4 芯 50/125 μm OM2 多模光纖，外徑 5.6 mm，PUR 耐磨護套，符合 IEC 60794-1-2 嚴苛工業環境標準
工作環境條件
供電規格	90 ~ 264 V 交流，50/60 Hz，功耗 50 VA
工作溫度	5 ~ 50 ℃；基準校準溫度區間 15 ℃ ~ 35 ℃
環境濕度	5 ~ 90 % 相對濕度，無凝露
機械參數
外形尺寸、重量	34.2 × 31.5 × 8.6 cm，整機約 6 kg
振動測試標準	IEC 60068-2-64 A1 頻譜運輸?shù)燃?1a
