瑞士HAEFELY DMI553交直流數字測量儀，符合IEC 61083-3:2020標準，采用電池供電、輕量化機身設計。搭載24位高精度ADC與48.8kS/s采樣率，支持交直流電壓、電流全參數測量，具備波形采集、FFT頻譜分析、閃絡擊穿捕捉功能。依托光纖隔離通訊保障高壓試驗安全，搭配CaMS軟件實現數據記錄、波形可視化與PDF報告自動導出，適配高壓實驗室試驗、現場耐壓測試及計量校準場景。

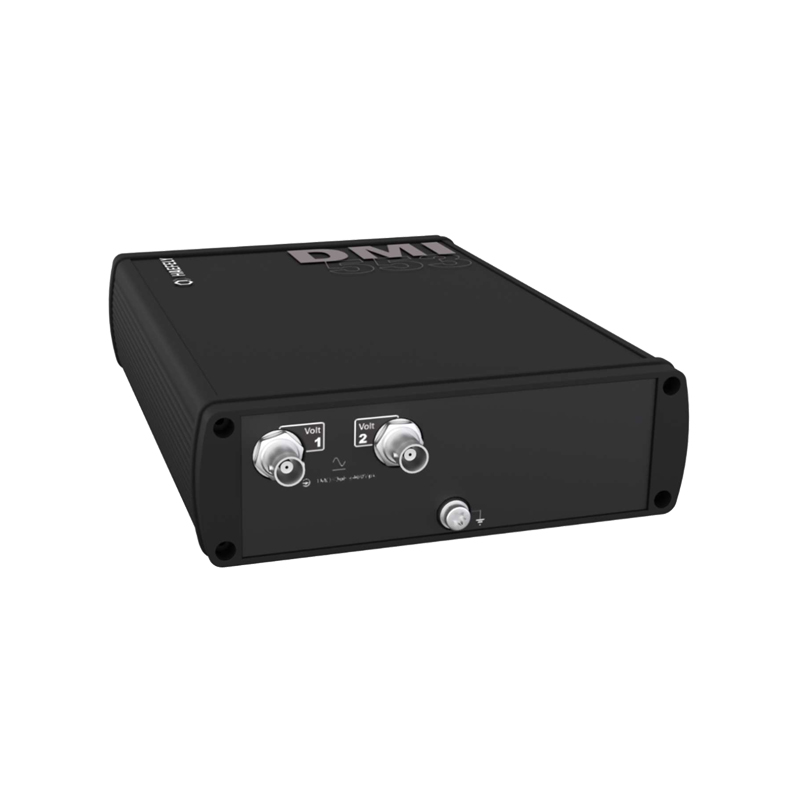

瑞士HAEFELY DMI553交直流數字測量儀產品簡介

DMI 553交直流數字測量儀專為高壓設備絕緣試驗、擊穿試驗過程中的信號測量、記錄與波形可視化開發，符合 IEC 61083-3:2020 標準。
測量數值可通過哈弗利 CaMS 軟件在電腦端以大字號顯示；絕緣試驗判定合格 / 不合格時，系統會記錄峰值 /√2 電壓，并保存擊穿前*后一組測量值。
設備內置多種圖形顯示功能：示波器波形、快速傅里葉變換（FFT）、數據記錄儀、閃絡捕捉功能。
軟件可內置分壓器分壓比或分流器轉換系數（安 / 伏），計算后直接顯示千伏（kV）或安培（A）原始物理量，讀數直觀易懂。
光纖通訊鏈路實現操作人員與高壓試驗區的電氣隔離，大幅提升操作安全性。
DMI 配套模板自動生成試驗報告，支持打印或?qū)С?PDF 文件；顯示屏、波形截圖可直接嵌入報告。

產品特點

適用于高壓場景電壓、電流測量

可測量交流電壓 / 電流：有效值、峰值、峰值 /√2 等參數
可測量直流電壓 / 電流：平均值、峰值、紋波
帶閃絡捕捉功能，同步顯示對應電壓
內置實時示波器、FFT 頻譜分析
可選配額外交直流電流測量通道
搭配哈弗利 CaMS 圖形化上位機軟件，由電腦控制
設備與電腦光耦隔離
結構緊湊、運行可靠、電磁兼容強化設計，防護等級 IP50
便攜式、電池供電

應用場景

高壓實驗室

現場高壓試驗
計量校準實驗室

標準供貨清單

DMI 553 主機

LC 轉 USB 光纖傳輸模塊
20 米 LC 光纖線纜
充電鋰電池組
單通道配套接線套件
預裝軟件 U 盤
英文操作手冊
快速入門指南

瑞士HAEFELY DMI553交直流數字測量儀技術參數

測量物理量：電壓、電流 (1)
交流測量
基波頻率幅值：± 峰值、± 峰值 /√2、基波有效值、平均峰值、修正有效值、未修正有效值、平均值、波峰系數、電壓上升速率
諧波：1～20 次諧波（幅值、相位、占比）、總諧波含量 THC、總諧波畸變率 THD
直流測量
峰值保持量：幅值峰值、閃絡峰值、閃絡有效值、閃絡電壓上升速率；平均值、紋波、紋波頻率、峰值、電壓上升速率
閃絡峰值保持量：閃絡峰值、閃絡修正有效值、閃絡電壓上升速率
(1) 分流器為外接配件，不含在供貨范圍內

交直流通用測量規格
輸入電壓：0～400 V 峰值
頻率范圍：基波 10～600Hz（可分析至 20 次諧波，上限 12kHz）
輸入阻抗：標稱 1MΩ 并聯 3pF；直流*值 968kΩ ±0.1%
交流測量精度 (1)：±0.1% 讀數 ±100 微伏
直流測量精度 (1)：±0.1% 讀數 ±1 毫伏
平均濾波時長：100 毫秒～10 秒（可自定義）
采樣率 / 模數轉換器分辨率：48.8 千采樣點 / 秒，24 位
數據存儲深度：50 萬點數據流

接口配置
2 路電壓輸入：2 個 50 歐姆 BNC 接口（標準配置僅啟用 1 路）
電腦通訊光纖適配器：光纖接口；配套 HARTING 接頭，集成 10/100 兆以太網（數據傳輸）、USB2.0（供電 + 數據）
光纖鏈路 USB2.0 接口
以太網端口（光纖適配器側）：可外接數字輸入輸出模塊（選配），閃絡、過壓跳閘等事件觸發硬件信號輸出

環境、機械與供電參數
工作溫度：-20℃ ～ +55℃
存儲溫度：-40℃ ～ +85℃
環境濕度：5～95% 相對濕度，無凝露
防護等級：IP50
供電：鋰離子可充電電池，11 伏直流，97.2 瓦時
續航時長：連續工作＞8 小時；充滿時長＜3 小時
整機尺寸（寬 × 深 × 高）：342 × 315 × 86 毫米（13.5 × 12.4 × 3.4 英寸）
整機重量：1.3 千克（2.9 磅）
