瑞士HAEFELY(哈弗萊)　DMI552交直流高壓數字測量儀

型號：DMI552交直流高壓數字測量儀

品牌：瑞士HAEFELY(哈弗萊)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞士HAEFELY(哈弗萊)

At HAEFELY HIPOTRONICS we believe that access to safe and reliable power is not just a privilege, but a right. By providing innovative and d...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞士HAEFELY DMI552交直流高壓數字測量儀，符合 IEC 61083-3:2020 高壓試驗標準，搭載24位高精度ADC與48.8kS/s采樣率，一機兼容交直流高壓絕緣、耐壓及擊穿試驗測量。設備通過光纖光電隔離設計實現高低壓區域完全電氣隔離，保障試驗安全；配套CaMS軟件可實現波形顯示、FFT頻譜分析、閃絡故障捕捉與全程數據記錄，可自動識別擊穿峰值、存儲故障波形并批量生成PDF試驗報告，適用于高壓實驗室校準、耐壓測試與現場高壓檢測。

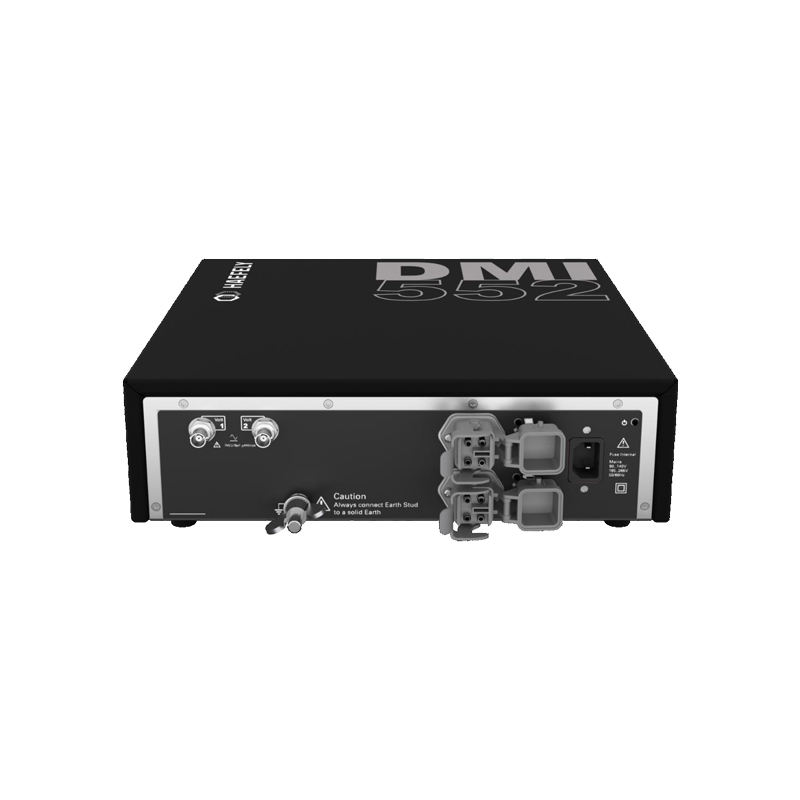

瑞士HAEFELY DMI552交直流高壓數字測量儀產品簡介

DMI552交直流高壓數字測量儀專為高壓絕緣耐壓及擊穿試驗設計，符合 IEC 61083-3:2020 標準，可完成測量、數據記錄與試驗波形可視化工作。
測量數值通過哈弗利 CaMS 軟件以大字體顯示在電腦屏幕；絕緣耐壓試驗的合格 / 不合格判定依據峰值 /√2 電壓同步記錄，同時存儲擊穿前*后一組測量值。
設備集成示波器波形、快速傅里葉變換（FFT）、數據記錄儀、閃絡檢測等圖形化顯示功能。
系統可錄入分壓器分壓比或分流器轉換系數（安 / 伏），計算后直接以千伏（kV）或安培（A）為單位顯示參數，讀數直觀易懂。
光纖通信鏈路實現操作人員與高壓試驗室間電氣完全隔離，大幅提升操作安全等級。
DMI 可基于模板自動生成試驗報告，支持打印或?qū)С?PDF 格式；屏幕波形、圖表截圖均可直接嵌入報告內。

產品特點
符合 IEC 61083-3 高壓絕緣試驗標準，交直流一機通用
光纖光電隔離，控制室與高壓區無電氣連接，安全性高
24 位高精度 ADC，支持示波器、FFT 頻譜、閃絡檢測功能
配套 CaMS 軟件自動生成 PDF 試驗報告，波形截圖可歸檔
采樣率 48.8kS/s，可記錄擊穿前電壓與故障波形用于復盤

應用領域
高壓試驗室
現場高壓檢測
計量校準實驗室

標準供貨清單
DMI 552 測量主機
光纖鏈路轉換器（哈丁接頭轉 USB）
20 米哈丁接口光纖線纜
單通道配套接線附件套件
預裝軟件 U 盤
英文操作手冊
快速入門指南

瑞士HAEFELY DMI552交直流高壓數字測量儀技術參數

分類	測量項目	參數詳情
測量參數：電壓與電流（注 1）
交流信號
幅值參數	± 峰值、± 峰值 /√2、基波有效值、平均峰值、修正有效值、平均值、波峰因數、電壓上升率
頻率	基波頻率
諧波	1～20 次諧波（幅值、相位、諧波占比）、總諧波電流 THC、總諧波失真 THD
峰值保持記錄	閃絡峰值、閃絡有效值、閃絡電壓上升率
直流信號
分類	測量項目	參數詳情
幅值參數	平均值、紋波、紋波頻率、峰值、電壓上升率
峰值保持記錄	閃絡峰值、閃絡修正有效值、閃絡電壓上升率
注 1：不含外置分流器
交直流通用測量規格
參數項	指標	補充說明
輸入電壓	0～400 V 峰值
輸入阻抗	標稱 1 MΩ、3 pF	*值：968 kΩ ± 0.1 %
工作頻率	直流、10～600 Hz（基波至 20 次諧波，采樣上限 12 kHz）
交流測量精度（注 1）	± 0.1 % ± 100 微伏
直流測量精度（注 1）	± 0.1 % ± 1 毫伏
平均濾波時長	100 毫秒～10 秒，可自定義選擇
采樣速率	48.8 千采樣點 / 秒
模數轉換器（ADC）分辨率	24 位
數據存儲深度	50 萬點連續數據流記錄
注 1：全工作溫度范圍內均滿足該精度
接口配置
接口	規格說明
2 路電壓輸入	2 路 50 歐姆 BNC 接口（標準供貨僅啟用 1 路）
光纖鏈路適配器	光纖通信，哈丁接頭；集成百兆以太網（數據傳輸）+ USB2.0（供電 + 數據）
電腦連接方式	通過光纖轉換器 USB2.0 接口連接
數字輸出控制	光纖適配器以太網口，可外接數字輸入輸出模塊（選購件），閃絡、跳閘等故障發生后輸出硬件觸發信號
CaMS 軟件顯示功能
功能類別	內容
數值儀表	可自定義顯示多路測量數值表
圖表視圖	示波器波形、FFT 頻譜、數據記錄儀曲線
圖形告*	閃絡（擊穿）、過壓跳閘事件標識
環境、機械與供電參數
參數項	指標
工作環境溫度	-20 ℃ ～ +55 ℃
存儲溫度	-40 ℃ ～ +85 ℃
相對濕度	5%～95%，無凝露
外形尺寸（寬 × 深 × 高）	342 × 315 × 86 毫米（13.5 × 12.4 × 3.4 英寸）
整機重量	6 千克（13.2 磅）
防護等級	IP 50
供電規格	90～140 VAC / 195～265 VAC，50/60 Hz，功耗 25 伏安
