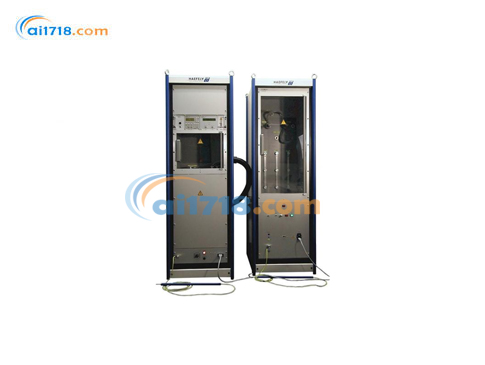

瑞士HAEFELY(哈弗萊)　PSURGE 30.2 高能獨立浪涌測試系統

型號：PSURGE 30.2 高能獨立浪涌測試系統

品牌：瑞士HAEFELY(哈弗萊)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞士HAEFELY(哈弗萊)

At HAEFELY HIPOTRONICS we believe that access to safe and reliable power is not just a privilege, but a right. By providing innovative and d...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞士 HAEFELY PSURGE 30.2 高能浪涌測試系統，模塊化可快速更換四類脈沖模塊，*高輸出 30kV 電壓、30kA 電流，儲能可達 5kJ。支持 0~360° 相位同步觸發、工頻疊加浪涌測試，自帶安全互鎖柜體，可搭載 WinPATS 軟件遠程操控、存儲數據生成報告，滿足 IEC、ANSI、ITU 等多項規范，適配電工元器件、通信、電氣設備雷電浪涌抗擾度合規檢測。

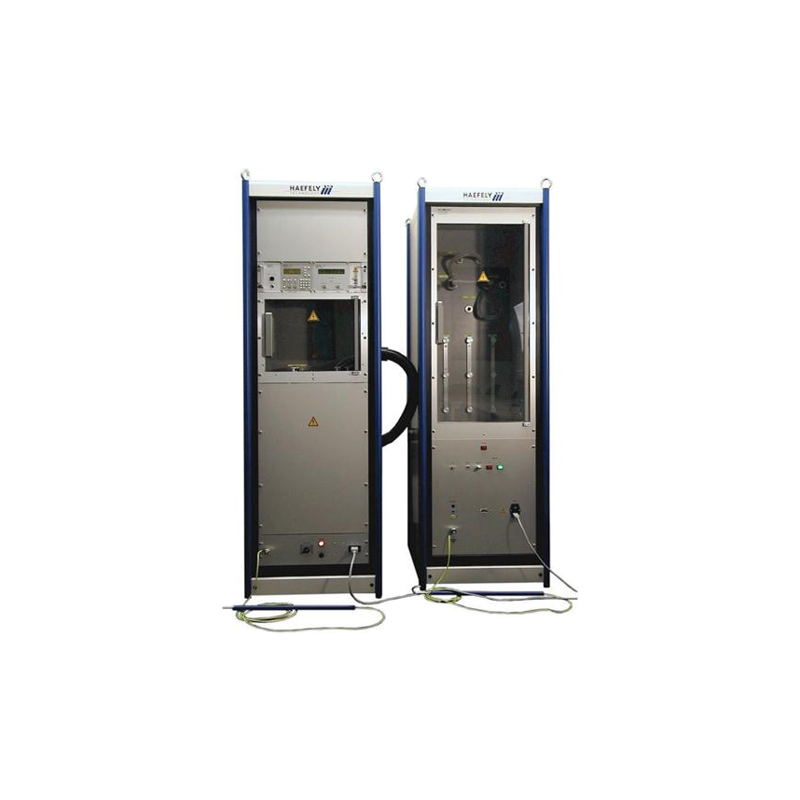

瑞士HAEFELY PSURGE 30.2 高能獨立浪涌測試系統產品簡介

本套測試系統用于高能浪涌測試。電力線路中的大氣雷電會產生能量浪涌，浪涌具備高能量、波前上升時間較快的特征，脈沖持續時長、耦合路徑種類繁多。

PSURGE 30.2 可生成多種浪涌脈沖波形，脈沖模塊可快速更換，適配各類測試場景；系統軟件可自動識別接入的脈沖模塊型號。
設備內置微處理器控制單元，既是人機操作界面，也管控全部?jī)?nèi)部功能。
選配遠程控制組件后，可搭配 WinPATS 控制與報告軟件使用。
接入 WinPATS 控制報告軟件套件后，可大幅提升系統調試與運行效率；*重要的是，測試參數、測試數據可同步至電腦，釋放設備本機算力資源。
配套一體化測試柜，為元器件測試提供安全、規范的接線空間。

產品特點
模塊化設計，可快速更換 4 種脈沖波形模塊，一機兼容多類浪涌測試
*高 30kV 脈沖電壓、30kA 脈沖電流，滿足 IEC/ANSI/ITU 全球主流標準
內置互鎖安全測試柜，帶自動極性切換、峰值電壓電流實時監測
支持搭配 CDN 實現帶電設備工頻疊加浪涌測試，可電腦遠程程控
浮地脈沖回路，0~360° 相位同步觸發，儲能*高 5kJ，測試穩定性強

應用領域
IEC 61000-4-5 標準組合波浪涌測試
IEC 61010 等標準規定的安全性能測試
ITU K 系列標準電信設備測試
IEC 60060-1、ANSI C62.41 規范浪涌試驗
IEC 60664、IEC 61643-1 元器件浪涌測試
各類 IEC、EN 產品通用標準測試

標準供貨清單
PSURGE 30.2 主機
PS30-CW 組合波脈沖模塊
PS30-8×20 8/20μs 電流脈沖模塊
PS30-10×350 10/350μs 電流脈沖模塊
PS30-10×1000 10/1000μs 電流脈沖模塊
FP-SURGE 3010 單相耦合去耦網絡（CDN）
工頻供電線纜
狀態*示燈
急停開關
用戶操作手冊

瑞士HAEFELY PSURGE 30.2 高能獨立浪涌測試系統 技術參數

PSURGE 30.2 主機
參數項	規格
充電電壓范圍	3 … 33 千伏
儲能電容配置	9 微法 / 36 微法
*大儲能	*高充電電壓下可達 5 千焦
高壓輸出端	集成于測試柜內部接線端子
工頻供電	208/230/240 伏，50/60 赫茲，額定功率 1800 伏安
內置測試柜尺寸	390×290×320 毫米（15.3×11.4×12.6 英寸）
高壓開關	觸發放電火花間隙
脈沖極性	正極、負極、正負極交替自動切換
脈沖回路	浮地設計，公共端對地*大交流電壓 500 伏
外部同步觸發	0°～360°，步長 1° 可調
環境、機械與供電規格
整機外形尺寸（寬 × 深 × 高）	約 600×1900×1000 毫米（23.6×74.8×39.4 英寸）
整機凈重	320 千克（705.5 磅）
脈沖模塊參數對比
PS30-CW 組合波模塊 / PS30-8×20 電流脈沖模塊
參數	PS30-CW 組合波模塊	PS30-8×20 電流脈沖模塊
脈沖類型	電壓電流組合波	電流波
電壓波前時間	1.2 微秒 ±30%	無定義
電壓半峰值衰減時間	50 微秒 ±20%	無定義
電壓過沖負向幅值	≤30%	無定義
輸出電壓幅值范圍	3 … 30 千伏	3 … 15 千伏
脈沖重復頻率	滿壓工況下*多 6 次 / 分鐘	滿流工況下*多 2 次 / 分鐘
輸出阻抗	2 歐姆	0.5 歐姆
電流波前時間	8 微秒 ±20%	8 微秒 ±20%
電流半峰值衰減時間	20 微秒 ±20%	20 微秒 ±20%
電流過沖負向幅值	≤30%	≤20%
輸出電流幅值范圍	1.5 … 15 千安	6 … 30 千安
PS30-10×350 模塊 / PS30-10×1000 模塊
參數	PS30-10×350	PS30-10×1000
脈沖類型	電流波	電流波
電壓波前 / 衰減時間	無定義	無定義
充電電壓范圍	3 … 15 千伏	3 … 15 千伏
脈沖重復頻率	滿流工況下*多 2 次 / 分鐘	滿流工況下*多 2 次 / 分鐘
輸出阻抗	12 歐姆	37 歐姆
電流波前時間	10 微秒 ±20%	10 微秒 ±20%
電流半峰值衰減時間	350 微秒 ±20%	1000 微秒 ±20%
輸出電流幅值范圍	240 … 1200 安	80 … 400 安
FP-SURGE 3010 耦合去耦網絡
參數項	規格
適配脈沖波形	僅組合波
被測設備（EUT）額定電壓	交流 480 伏 / 直流 110 伏
被測設備額定電流	10 安
配套測試柜尺寸	400×400×800 毫米（15.7×15.7×31.5 英寸）
脈沖輸出幅值	30 千伏 / 15 千安
耦合模式	相線 - 中性線
	相線 + 中性線 - 地
	相線 - 地、中性線 - 地
耦合電容配置	2×9 微法 / 1×18 微法
被測設備端殘余電壓	施加測試電壓的 15%，上限約 1200 伏
線路輸入	標準市電輸入
