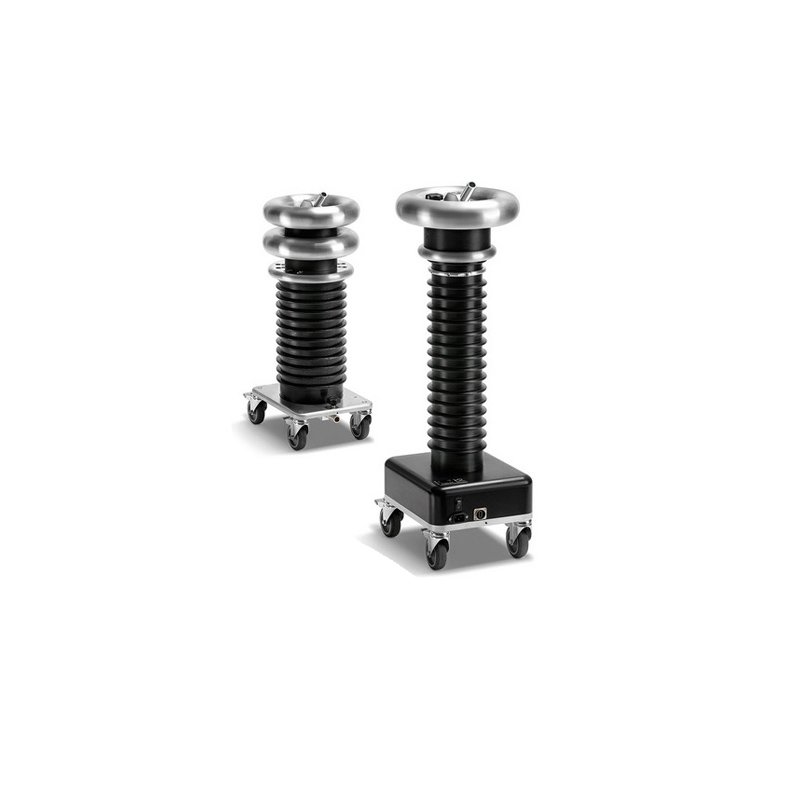

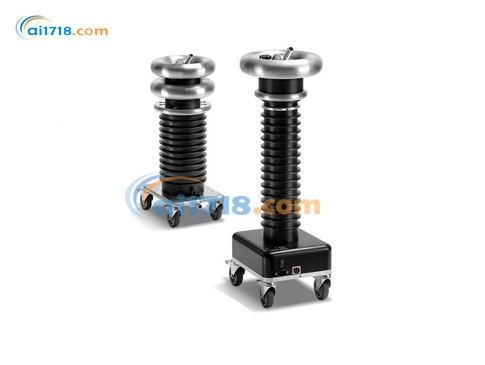

奧地利B2　PD90-2 & PDTD90-2局部放電診斷系統

型號：PD90-2 & PDTD90-2局部放電診斷系統

品牌：奧地利B2

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利B2

包括其b2高壓事業部在內的b2 electronic GmbH有限公司是一個在國際上開展業務活動的公司，開發、制造和銷售適合于實際應用的便于電纜檢測、電纜診斷和現場油檢測的高壓設備。在現場檢測工程中的幾十年的開發經驗，對能源供應商需求的深入理解以及持續改善的意愿確保公司有持續...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利B2 PD90-2 & PDTD90-2局部放電診斷系統由愛儀器儀表代理，峰值電壓 90kV，局放定位精度 1%、分辨率 0.1pC/0.1m，符合 IEC 60270、IEEE 400.2 標準，模塊化可后期升級 TD 模塊，配套 b2 Suite 軟件全自動檢測，便攜機型適配*長 100km 中高壓電纜海上平臺現場預防性故障診斷?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

奧地利B2 PD90-2 & PDTD90-2局部放電診斷系統產品簡介

對中高壓電纜開展診斷檢測，可提前發現潛在故障隱患，在電纜運行發生擊穿前實施預防性維護。PD90-2 與 PDTD90-2 兩款設備為各類中壓電纜提供便攜式診斷檢測解決方案。PDTD90-2 集成局部放電（PD）與介質損耗因數（Tan Delta，簡稱 TD）兩大診斷單元；PD90-2 標配局部放電檢測功能，可后期加裝介質損耗檢測模塊。兩款設備均配套 HVA 系列超低頻（VLF）耐壓試驗裝置使用。

產品特點

雙機型可選：PD90-2 僅局部放電檢測，PDTD90-2 可同步完成局放 + 介質損耗雙項測試
*高適配 90kV 超低頻耐壓設備，*長檢測 100km 中壓電纜，定位精度達線纜總長 1%
便攜式模塊化設計，可后期升級加裝檢測模塊，降低初期采購成本
搭載 b2 Suite 全自動檢測軟件，抗干擾濾波，自動生成標準化檢測報告
符合 IEC 60270、IEEE 400.2 行業標準，支持交直流供電、電池戶外長時間作業

應用場景
本套超低頻電纜診斷系統適用于城市電網、海上風電、工礦廠區等各類中壓電纜運維場景，可現場開展電纜局部放電與介質損耗同步檢測，*定位電纜絕緣缺陷，提前排查老化、破損隱患，完成預防性檢修，避免電纜運行突發擊穿故障。

供貨清單

設備名稱	物料編號
PD90-2 局部放電診斷系統	SH5032
PDTD90-2 局部放電 + 介質損耗一體化診斷系統	SH5033

配套標準配件清單

配件名稱	PD90-2 標配數量	PDTD90-2 標配數量	物料編號
90kV PD90-2 高壓耦合電容器	1 臺	-	GH5721
90kV PDTD90-2 高壓耦合電容器	-	1 臺	GH5722
90kV PD90-2 高壓濾波單元	1 臺	1 臺	GH5720
PDC1 局部放電校準儀（10pC~10nC）	1 臺	1 臺	GH5728
100kV 1.6 米 MC14 被測件局部放電高壓測試線	1 根	1 根	GH0551
分體式均壓球，*小安全間隙 10mm	2 套	2 套	KMD0081
600A MC14 紅色線夾	1 個	1 個	GH0580
45° 環形端子 MC 插座 B14AR-N	1 個	1 個	KES0105
直頭環形端子 MC 插座 B14AR-N	1 個	1 個	KES0209
6~16mm2 德恩 M8 蝶形螺絲 G 型接地夾	1 個	1 個	KES0274
16mm2 0.5 米扁平接地線 MC14/MC14 雙端	1 根	1 根	GH0830
16mm2 2 米扁平接地線 MC14/M8 雙端	1 根	1 根	GH0690
16mm2 5 米扁平接地線 M6 / 線夾雙端	1 根	1 根	GH1009
16mm2 5 米扁平接地線 MC14 / 線夾雙端	1 根	1 根	GH1010
3.9kΩ MC14 公母頭局部放電阻抗器	1 個	1 個	GH0581
10 米耦合電容 USB 數據線	1 根	1 根	GH0586
3 米 USB 光纖轉 RS232 轉換器	1 套	1 套	GH0624
50 米藍牙 USB 適配器	-	1 套	KDG0013
專用國別電池充電器	-	1 套	*（按區分物料號）
D 型 1.2V/10Ah 鎳氫充電電池（2 節）	-	1 組	KEB0006
D 型 1.5V/18600mAh 一次性電池（2 節）	-	2 組	M0022
內置 b2 Suite v1.8 軟件及 PDTD 全套文檔 U 盤	1 個	1 個	GZD5004
PD/TD 系列多語言安全操作手冊	1 份	1 份	DHV1441
b2 Suite v1.8 完整授權（基礎功能 + 局部放電 + 介質損耗診斷）	2 套	2 套	GS0003
帶滾輪耦合電容運輸箱（1178×718×427mm）	1 個	1 個	VKR0035
帶滾輪濾波單元運輸箱（860×550×435mm）	1 個	1 個	VKR0031
國標 C13 接口專用電源線（區分各國規格）	1 根	1 根	XKEK0001

奧地利B2 PD90-2 & PDTD90-2局部放電診斷系統技術參數

基礎性能參數

參數名稱	技術指標
工作電壓	1~90kV 峰值 / 1~64kV 有效值
工作電壓波形	正弦波
工作頻率范圍	0.01Hz~0.1Hz，步長 0.01Hz；默認 0.1Hz（自動調頻模式）

高壓檢測類型

檢測項目	說明
同步局部放電 + 介質損耗檢測	僅 PDTD 一體化機型支持
局部放電檢測（PD）	全系標配
介質損耗檢測（TD）	僅 PDTD 一體化機型支持

局部放電定位參數

參數項	技術指標
信號傳播速度（半波速 v/2）	10~150 米 / 微秒 (m/μs) / 32.8~492 英尺 / 微秒 (ft/μs)
測量量程	0.1 米～100 千米 / 3.94 英寸～62.13 英里
環境局部放電背景噪聲	＜10 皮庫 (pC)
局部放電定位精度	電纜總長的 1%
局部放電分辨率	0.1 皮庫 (pC)、0.1 米（0.33 英尺）
局部放電測量量程	0.1 皮庫 (pC) ~ 100 納庫 (nC)
采樣速率	*高 250 兆采樣 / 秒 (MS/s)
檢測帶寬	100 兆赫茲 (MHz)
濾波配置	模擬濾波：100MHz 數字濾波：軟件自定義可選配外置低通濾波器

介質損耗測量參數（僅 PDTD 一體化機型適用）

電壓測量（交流）

參數項	指標
量程*大值	112kV 峰值 / 78kV 有效值
分辨率	0.1kV 有效值
測量精度	讀數的 ±0.5% 或取分辨率較大值

電流測量（交流）

參數項	指標
量程*大值	100 毫安峰值 (mA peak) / 70 毫安有效值 (mA rms)
分辨率	1 / 10 / 100 微安有效值 (μA rms)
測量精度	讀數的 ±0.5% 或取分辨率較大值

介質損耗（Tan Delta）

適配負載電容：10nF ~ 10μF
- 介質損耗量程：0.1 ~ 999×10?3
- 單次測量分辨率：0.1×10?3；平均值分辨率：0.01×10?3
- 測量精度：±0.1×10?3
適配負載電容：0.5nF ~ 10nF
- 介質損耗量程：0.1 ~ 999×10?3
- 單次測量分辨率：0.1×10?3；平均值分辨率：0.01×10?3
- 測量精度：±0.3×10?3

介質損耗補充測量參數

絕緣電阻

量程：0.1 兆歐 (MΩ) ~ 5 吉?dú)W (GΩ)
分辨率：0.1 / 1 / 10 / 100 MΩ
典型精度：±10%

電容測量

量程：0 ~ 20 微法 (μF)
分辨率：0.01 / 0.1 / 1 nF 以及 0.01 / 0.1 μF
典型精度：±20%

通用整機參數

交流供電：110~240V 50/60Hz，*大功耗 240 伏安 (VA)
電池供電
- PD 單元內置電池：6V，42 瓦時 (Wh)，滿載續航 4 小時
- TD 單元可更換 D 型電池組：滿載可連續測試兩周，雙組電池輪換使用
數據傳輸：B 型 USB 接口
檢測控制軟件：標配 b2 Suite v1.8，可選配 b2 Suite v2
工作環境溫度：-5 ~ +45℃（23 ~ 113℉）
存儲環境溫度：-20 ~ +65℃（-4 ~ 149℉）

設備尺寸（長 × 寬 × 高）

高壓耦合電容器：330mm × 280mm × 870mm（13 英寸 × 11 英寸 × 34.25 英寸）
高壓濾波單元：300mm × 280mm × 720mm（11.8 英寸 × 11 英寸 × 28.3 英寸）

設備重量

高壓耦合電容器：24.7 千克 (kg) / 54.45 磅 (lbs)
高壓濾波單元：30.0 千克 (kg) / 66.1 磅 (lbs)
