瑞士HAEFELY KAL9520高精度局放校準器，超IEC 60270標準，量程覆蓋100fC~50nC，適配1~200pF小容值注入電容。脈沖上升沿≤20ns，頻域響應平坦，支持單/雙脈沖、雙極性輸出與0~360°相位可調，具備工頻光同步與時鐘雙同步模式。手持觸屏便攜設計、內置鋰電池，測量誤差低至±5%，可溯源校準，特別適用于電力電纜雙脈沖校準及變壓器、GIS、電機、開關柜等高壓設備局放系統標定與科研測試。

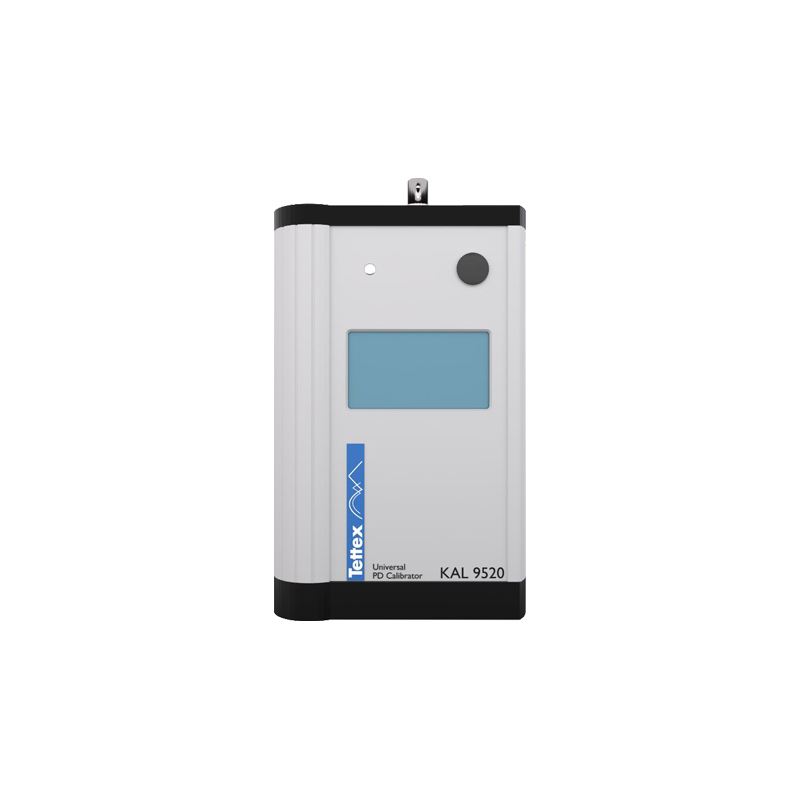

瑞士HAEFELY KAL9520高精度局放校準器產品簡介
KAL9520 的設計性能超越局部放電校準儀通用標準要求。其放電量程寬廣（100 飛庫侖～50 納庫侖）、可搭配極小注入電容，同時集成多項進階功能（雙脈沖、脈沖極性選擇、內 / 外同步、線性量程切換、脈沖相移等），讓 KAL 9520 具備獨特性能優勢。
設備內置高壓階躍發生器，可搭配新標準推薦的極小注入電容（1 皮法～200 皮法）使用。
脈沖上升速度極快（＜35 納秒），校準脈沖在頻域內可保持完整平坦響應，覆蓋范圍遠超 IEC 標準規定的測量頻帶。

產品特點
量程覆蓋 100 fC~50 nC，適配 1~200 pF 極小注入電容，符合 IEC 60270 *新標準
脈沖上升*快≤20ns，支持單 / 雙脈沖、正負 / 雙極性輸出，帶 0~360° 相位可調
雙同步模式：工頻光同步 + 內部時鐘同步，脈沖重復頻率可調，適配電纜等多設備檢測
手持式觸屏便攜機身，內置可充電池，配套可選 IEC17025 可溯源校準證書
適配變壓器、GIS、電纜、避雷器、電機等高壓設備局放校準，測量誤差*高 ±5%

應用領域
電力配電變壓器
互感器
旋轉電機
開關柜（中壓 / 高壓 / 氣體絕緣開關 GIS）
避雷器
套管
電纜（支持雙脈沖測試模式）
電力電容器
元器件檢測
研發試驗

標準供貨清單
KAL 9520 局部放電校準儀（內置充電電池）
充電器及備用充電電池
香蕉插頭連接線纜
出廠檢測證書與操作手冊

瑞士HAEFELY KAL9520高精度局放校準器技術參數

信號生成
參數項	參數規格
全放電量程（雙脈沖模式）	100 fC ~ 50 nC（對數 / 線性刻度可選）
量程區間 / 脈沖間隔時長	100 fC ~ 500 pC；200 ns ~ 500 μs
脈沖上升時間（10%~90% 幅值區間）	≤ 20 ns
脈沖寬度（10%~10% 幅值區間）	≤ 150 ns
脈沖極性	正極、負極、雙極性；全量程覆蓋 100 fC ~ 500 pC
放電量誤差	±5% 或 ±1 pC，取兩者中較大值
上升時間 1	≤ 60 ns
穩態建立時間 1	≤ 200 ns
階躍電壓持續時長 1	≥ 5 μs
脈沖同步方式	光同步（50/60Hz）、內部時鐘同步
脈沖重復頻率（光同步模式）	每工頻周期 1~12 個脈沖 2
脈沖重復頻率（內部同步模式）	0.1 ~ 600 Hz2
光同步模式相移調節	0° ~ 360°，調節步長 1°
注：
1 高壓階躍發生器參數
2 遵循標準 IEC 60270:2000+AMD1:2015 限值
放電量程對應表
注入電容	單脈沖放電量程	雙脈沖 / 雙極性脈沖適用注入電容量程
1 pF	0.1 pC ~ 200 pC	0.1 pC ~ 6 pC
10 pF	201 pC ~ 2 nC	7 pC ~ 30 pC
100 pF	2.1 nC ~ 20 nC	31 pC ~ 500 pC
200 pF	20.1 nC ~ 50 nC	—
機械規格
項目	參數
外形尺寸（寬 × 深 × 高）	120 × 200 × 42 mm（4.7 × 7.9 × 1.6 英寸）
重量	主機：0.8 kg（1.7 磅）
	含包裝箱及全套配件：2.8 kg（6.2 磅）
充電器輸入規格	100~240 V，40~70 Hz
