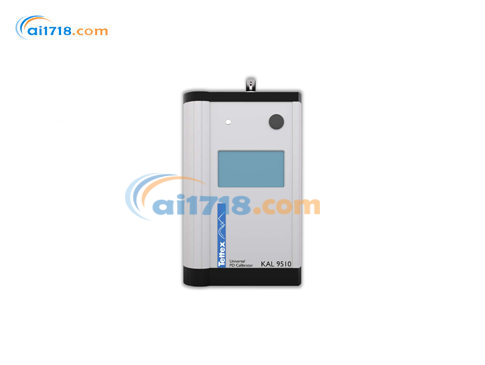

瑞士HAEFELY(哈弗萊)　KAL9510高精度局部放電校準器

型號：KAL9510高精度局部放電校準器

品牌：瑞士HAEFELY(哈弗萊)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞士HAEFELY(哈弗萊)

At HAEFELY HIPOTRONICS we believe that access to safe and reliable power is not just a privilege, but a right. By providing innovative and d...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞士HAEFELY KAL9510高精度局部放電校準器，符合IEC 60270標準，量程覆蓋1pC~50nC，適配1~200pF注入電容。設備脈沖上升沿＜35納秒，頻域響應平坦，搭載觸屏操作與內置充電電池，支持光同步、時鐘同步及極性切換，機身輕便耐用，可溯源校準，廣泛用于變壓器、GIS、電纜、互感器等高壓設備局放系統校準與科研試驗。

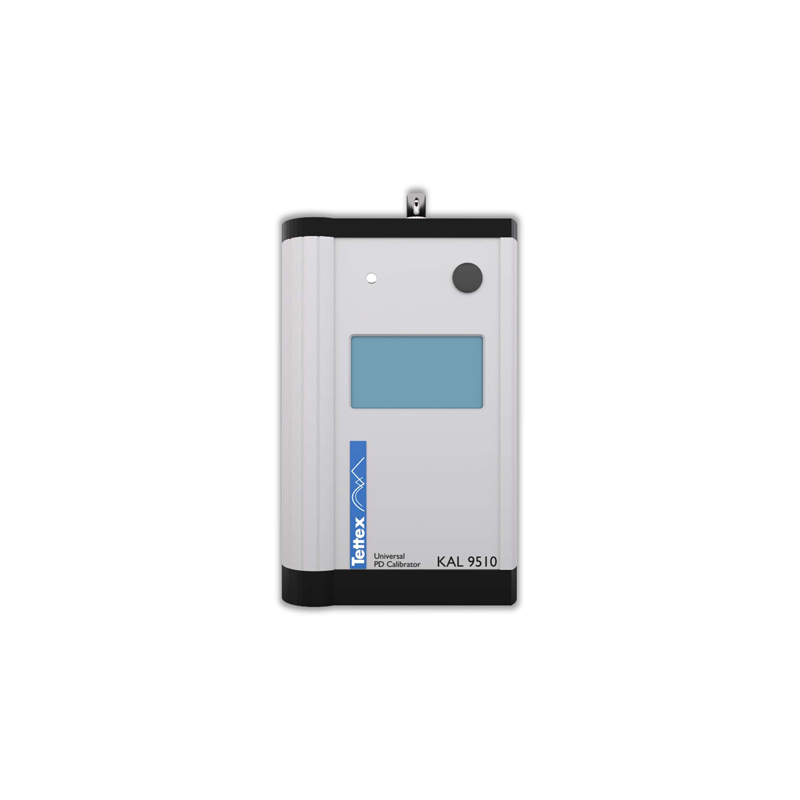

瑞士HAEFELY KAL9510高精度局部放電校準器產品簡介
KAL9510 專為滿足局部放電校準器相關標準要求設計。量程極寬（1 皮庫至 50 納庫）、配套微型注入電容、功能配置經過精細優化，搭配直觀人機交互界面，使 KAL 9510 具備*的產品特性。
設備內置高壓階躍發生器，可搭配極小容值的注入電容（1 皮法至 200 皮法）使用，完全契合現行標準及未來新標準的推薦規范。
脈沖上升沿極快（＜35 納秒），在校準脈沖頻域范圍內可實現全平坦響應，覆蓋頻段遠超 IEC 標準規定的測量帶寬。
本局部放電校準器配備觸摸屏，操作便捷，全部功能選項均可通過人性化菜單完成設置。

產品特點
量程覆蓋 1pC~50nC，適配 1~200pF 多規格注入電容
符合 IEC 60270 標準，脈沖上升時間短，頻域響應平坦
手持式觸屏操作，內置充電電池，現場便攜使用
支持光同步 / 內部時鐘兩種脈沖同步模式，極性可切換
可選 SCS (IEC17025) 溯源校準證書，測量數據可溯源
體積小巧僅 0.8kg，溫濕度適應范圍廣，適配多類高壓設備檢測

應用領域
電力配電變壓器
互感器
旋轉電機
開關柜（中壓 / 高壓 / 氣體絕緣開關設備 GIS）
避雷器
套管
電纜（雙脈沖校準請選用 KAL 9520）
電力電容器
元器件測試
研發試驗

供貨清單
KAL9510 局部放電校準器（內置充電電池）
充電器、香蕉插頭連接線
出廠測試證書、操作手冊

瑞士HAEFELY KAL9510高精度局部放電校準器技術參數

信號生成參數
參數項	規格指標
全放電量量程	1 pC ~ 50 nC（對數刻度）
脈沖極性	全量程支持正、負極性切換
放電量誤差	±5% 或 ±1 pC，取兩者中較大值
上升時間 1	≤ 60 ns
穩態建立時間 1	≤ 200 ns
階躍電壓持續時長 1	≥ 5 μs
脈沖同步方式	光同步（50/60 Hz）、內部時鐘同步
脈沖重復頻率（光同步模式）	每周波 2 個脈沖
脈沖重復頻率（內部同步模式）	15 ~ 250 Hz
1 依據 IEC 60270:2000+AMD1:2015 標準定義的單極性階躍電壓
放電量檔位（注入電容對應量程）
注入電容	對應放電量量程
1 pF	1 pC ~ 200 pC
10 pF	500 pC ~ 2 nC
100 pF	5 nC ~ 20 nC
200 pF	50 nC
環境參數
項目	參數
工作溫度	0 ℃ ~ +55 ℃
存儲溫度	-20 ℃ ~ +70 ℃
環境濕度	5 ~ 90% 相對濕度，無凝露
機械規格
項目	參數
外形尺寸（寬 × 深 × 高）	120 × 200 × 42 mm（4.7 × 7.9 × 1.6 英寸）
重量（僅校準器主機）	0.8 kg（1.7 磅）
整機含包裝箱及配件總重	2.8 kg（6.2 磅）
充電器規格	100 - 240 V，40 - 70 Hz
