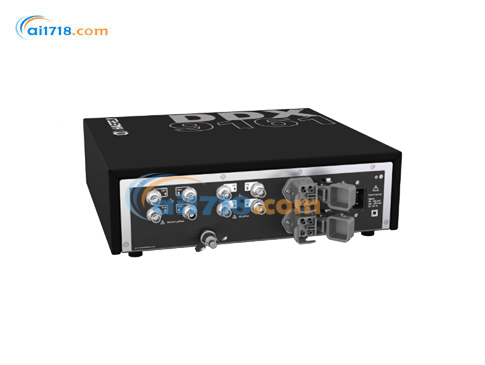

瑞士HAEFELY(哈弗萊)　DDX9161實驗室多通道局放檢測儀

型號：DDX9161實驗室多通道局放檢測儀

品牌：瑞士HAEFELY(哈弗萊)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞士HAEFELY(哈弗萊)

At HAEFELY HIPOTRONICS we believe that access to safe and reliable power is not just a privilege, but a right. By providing innovative and d...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞士HAEFELY DDX9161實驗室多通道局放檢測儀，專為高壓實驗室研發，全數字化架構搭載高階可調數字濾波，局放*低靈敏度可達 0.01pC。遵循 IEC 60270、CISPR、NEMA 標準，支持 PRPD 相位解析、FFT 頻譜分析，光纖隔離保障試驗區安全；多臺可菊花鏈級聯拓展通道，配套軟件可采集數據、生成 PDF 檢測報告。多用于變壓器、GIS 開關柜、電力電纜、互感器、避雷器等高壓設備局放試驗與科研檢測。

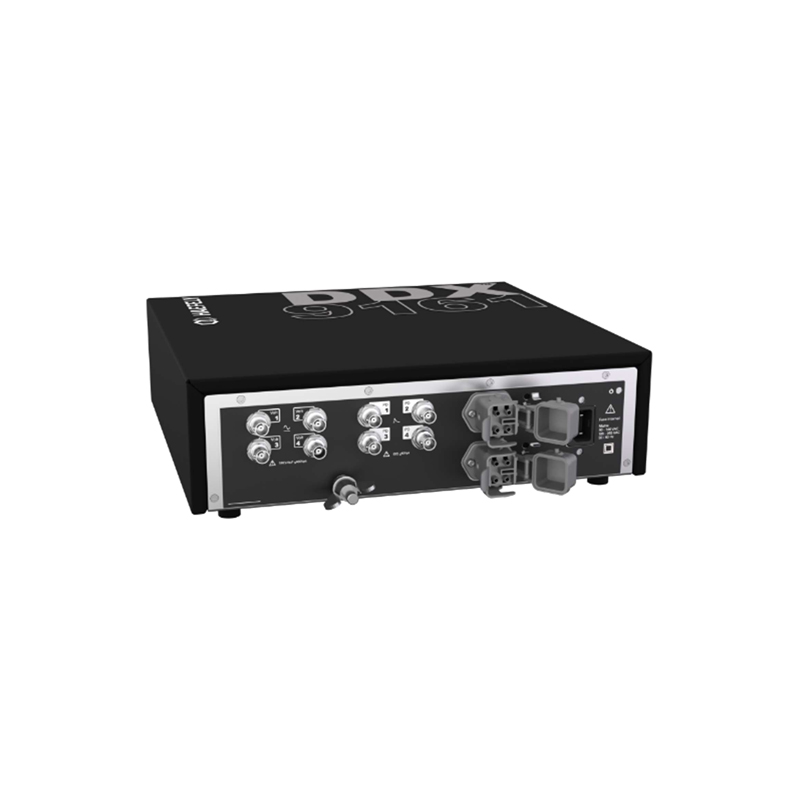

瑞士HAEFELY DDX9161實驗室多通道局放檢測儀產品簡介

DDX 9161 是一款專為實驗室優化、高度集成、多功能的局部放電與無線電干擾電壓檢測儀，*多可同時接入四路局部放電 / 無線電干擾電壓及電壓測量通道，是一臺全數字化、高性能的前沿局部放電檢測設備。
DDX 9161 采用模塊化設計，適配各類局部放電檢測場景。設備內置低噪聲電源，搭配堅固光纖接口，貫徹哈弗利 “即插即用、免維護” 設計理念。
設備可依據*新 IEC 60270 標準開展常規局部放電測試，也可遵循 NEMA、CISPR 標準完成無線電干擾電壓測量；同時支持相位解析局部放電（PRPD）分析與數據記錄功能。
*多 3 臺設備可堆疊、菊花鏈級聯，統一由配套控制軟件通信管理；軟件負責數據采集、局部放電數據可視化展示、測試結果呈現，并自動生成檢測報告。
DDX 9161 搭載市面*靈活的高階數字濾波器，可自由切換測量頻帶至低噪聲頻段，抑制各類頻域干擾，大幅提升實驗室檢測靈敏度。
報告支持打印或?qū)С?PDF 格式，軟件自帶截圖功能，可嵌入其他文檔；標配標準報告模板，也可按需定制全新模板（選配功能）。

產品特點
四通道同步采集，可級聯*多 12 臺，同步測局部放電 PD 與無線電干擾 RIV
全數字高階可調濾波，搭配頻譜分析，有效抑制現場噪聲，*低靈敏度 0.01pC
光纖光電隔離設計，高壓試驗區與控制室電氣隔絕，保障操作安全，防護 IP50
支持 PRPD 相位解析圖譜，自動采集數據、生成可導出 PDF 測試報告
模塊化可升級，市電直插免電池，適配變壓器、電纜、GIS 等全品類高壓設備

應用領域

電力配電變壓器

計量互感器
旋轉電機
中壓 / 高壓 / 氣體絕緣開關柜（MV/HV/GIS）
避雷器
套管
電力電纜
電力電容器
各類電氣元器件檢測
科研研發試驗

標準供貨清單

局部放電檢測儀主機
光纖鏈路組件 —— 浩亭（Harting）轉 USB 轉換模塊
20 米浩亭光纖線纜
預裝軟件 U 盤
設備操作手冊
快速入門指南
單通道局部放電接線附件套裝

瑞士HAEFELY DDX9161實驗室多通道局放檢測儀技術參數

局部放電（PD）測量
參數	規格
輸入阻抗	50 Ω
局部放電濾波器（-6dB 衰減）	頻段 1：30 kHz ~ 1.5 MHz，可選帶寬 3 kHz ~ 1.47 MHz
局部放電濾波器（-6dB 衰減）	頻段 2：300 kHz ~ 20 MHz，可選帶寬 30 kHz ~ 19.7 MHz
檢測靈敏度	搭配 AKV 9360 耦合器、積分濾波模式下 ≤ 0.01 pC
線性誤差	＜ ±1 %
示波器功能	采樣率 100 MSps，記錄時長自由設定：1 μs ~ 20 ms
頻譜分析儀（FFT 快速傅里葉變換）	0 ~ 50 MHz，頻率分辨率 2.5 kHz
內置測量阻抗（選配）
參數	規格
局部放電輸入	50 Ω，*大有效值電流 1 A
局部放電輸入頻率范圍	20 kHz ~ 25 MHz（-6dB 衰減）；10 kHz ~ 30 MHz（-20dB 衰減）
電流測量（分流采樣）	全精度區間：有效值 10 μA ~ 1 A
電流測量（分流采樣）	同步觸發*低電流：有效值 0.2 μA
電壓測量
參數	規格
輸入電壓量程	全精度區間：有效值 0.1 ~ 283 V（峰值 0.14 ~ 400 V）
輸入電壓量程	同步觸發*低電壓：有效值 0.2 mV
頻率范圍	直流、10 ~ 600 Hz 交流
輸入阻抗	標稱 1 MΩ 并聯 3 pF（實測 968 kΩ ± 0.1 %）
線性誤差	交流：± 0.1 % ± 100 μV；直流：± 0.1 % ± 1 mV
同步信號來源	輸入測量電壓
無線電干擾電壓（RIV）測量系統
參數	規格
濾波器中心頻率	50 ~ 2150 kHz，連續可調
濾波器帶寬	NEMA 標準：4.5 kHz；CISPR 標準：9 kHz
檢測靈敏度	搭配 AKV 9360 四端耦合器直測輸入，＜ 1 μV（NEMA/CISPR 模式通用）
準峰值檢波響應標準	NEMA：NEMA 107:1987、ANSI C63.2:1996
準峰值檢波響應標準	CISPR：CISPR 16-1-1:2019、CISPR 18-2:2017、NEMA 107:2016、ANSI C63.2:2016
接口連接器
接口類型	配置說明
光纖接口	2 路堅固浩亭 Han 3A-gw-M20 型 SC 光纖接口
局部放電輸入	1~4 路 BNC 接口（選配）
電壓測量輸入	1~4 路 BNC 接口（選配）
光纖鏈路轉換模塊	光纖轉浩亭接頭，集成百兆以太網（數據傳輸）、USB2.0（供電 + 數據）
環境、機械與供電參數
參數	規格
工作環境溫度	-20 ℃ ~ +55 ℃
存儲溫度	-40 ℃ ~ +85 ℃
環境濕度	相對濕度 5% ~ 95%，無凝露
外形尺寸（寬 × 深 × 高）	342 × 315 × 86 mm（13.5 × 12.4 × 3.4 英寸）
設備重量	6 kg（13.2 磅）
防護等級	IP 50
供電規格	交流 90~140V / 195~265V，50/60Hz，額定功耗 25 VA
