瑞士HAEFELY DDX9160便攜式局放檢測儀，全數字化模塊化架構，內置電池便于現場檢測。遵循 IEC 60270、CISPR、NEMA 規范，可實現 PRPD 相位解析、噪聲濾波降噪，三臺設備可菊花鏈級聯拓展通道。搭配軟件采集數據、繪制圖譜并自動生成報告，廣泛應用于變壓器、GIS 開關柜、電纜、電機、互感器等電力設備局放巡檢與科研試驗。

瑞士HAEFELY DDX9160便攜式局放檢測儀產品簡介

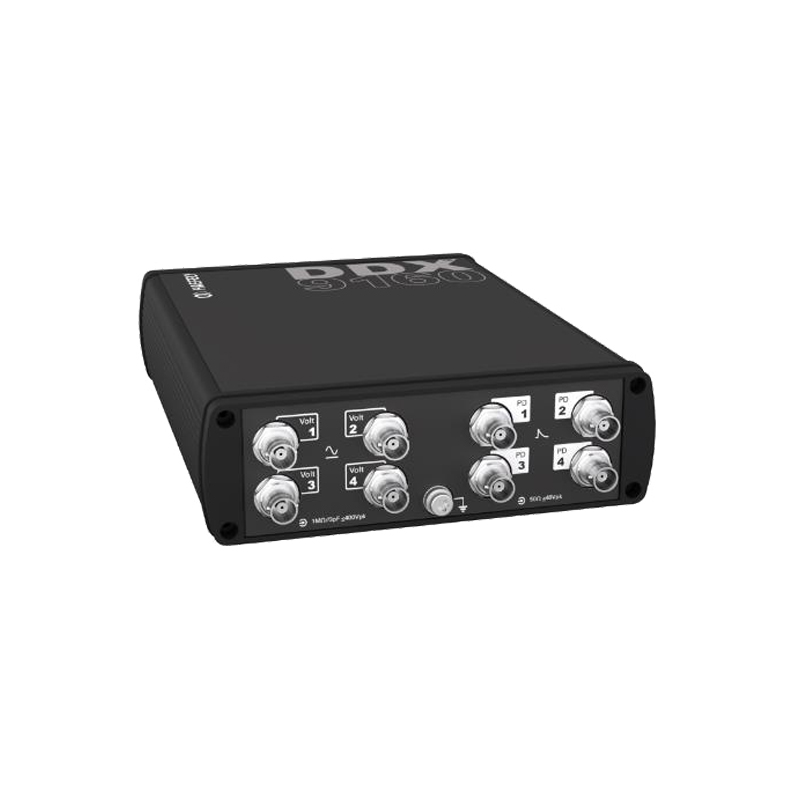

DDX 9160 是一款輕便、便攜式、高度集成、多功能的局部放電與無線電干擾電壓檢測儀，*多可同時接入四路局部放電 / 無線電干擾電壓及電壓測量通道。本設備為全數字化高性能局部放電檢測設備，技術行業*。
DDX 9160 采用模塊化設計，適配各類局部放電檢測場景；設備可內置電池供電，也可外接電源工作。
設備支持依據*新 IEC 60270 標準開展常規局部放電測試，同時可按照 NEMA、CISPR 標準完成無線電干擾電壓測試；具備相位解析局部放電（PRPD）分析與數據記錄功能。
*多可堆疊 3 臺設備，通過菊花鏈級聯方式與配套控制軟件通訊，軟件負責采集數據、顯示局部放電參數、展示測試結果并自動生成檢測報告。
DDX 9160 搭載市面靈活性*優的數字濾波模塊，可將測量頻帶切換至低噪聲頻段，抑制各類頻域噪聲，大幅提升實驗室檢測靈敏度。

應用領域
電力配電變壓器
計量互感器
旋轉電機
開關柜（中壓 / 高壓 / 氣體絕緣開關 GIS）
避雷器
套管
電力電纜
電力電容器
各類元器件性能檢測
科研研發試驗

標準供貨清單
DDX 9160 局部放電檢測儀主機
每通道配套線纜及接頭套件
存儲于 U 盤的配套控制軟件
光纖鏈路適配器
1 米接地電纜
出廠檢測證書 + 操作手冊

瑞士HAEFELY DDX9160便攜式局放檢測儀技術參數

局部放電（PD）測量
輸入阻抗	50 Ω
局部放電濾波器（-6dB）帶寬（可自由設置）	頻段 1：30 kHz … 1.5 MHz（3 kHz … 1.47 MHz）頻段 2：300 kHz … 20 MHz（30 kHz … 19.7 MHz）
檢測靈敏度	≤ 0.01 pC（直接接入 DDX 9160 內置四端輸入端口，全頻積分模式）
線性誤差	＜ ±1 %
示波器存儲深度	500 μs
頻譜分析儀（快速傅里葉變換 FFT）	2.5 kHz 分辨率
局部放電輸入端口	50 Ω，*大有效值電流 1 A
局部放電輸入頻率范圍	20 kHz … 25 MHz（-6dB）；10 kHz … 30 MHz（-20dB）
電壓采集（分流器電流輸入）	小 10 μA 達到全精度；小 0.2 μA 實現同步觸發
電壓測量
輸入電壓量程	≤ 400 V 峰值
工作頻率范圍	10 … 600 Hz
輸入阻抗	1 MΩ / 3 pF
線性誤差	＜ ±0.1 %
同步觸發源	輸入電壓信號
無線電干擾電壓（RIV）測量系統
濾波中心頻率	自由可調（50 kHz … 2150 kHz）
濾波帶寬	NEMA 標準：4.5 kHz；CISPR 標準：9 kHz
靈敏度	＜ 1 μV（NEMA/CISPR 標準，直接接入 AKV 9360 四端輸入）
準峰值檢波器響應標準	NEMA：NEMA 107:1987、ANSI C63.2:1996 CISPR：CISPR 16-1-1:2019、CISPR 18-2:2017、NEMA 107:2016、ANSI C63.2:2016
接口規格
以太網	1 路 RJ45
光纖接口	2 路雙工 LC 多模光纖（OM1）
局部放電輸入	1~4 路 BNC（選配）
電壓輸入	1~4 路 BNC（選配）
光纖鏈路適配器	LC 光纖轉 10/100 兆以太網（數據）+ USB2.0（供電 / 數據傳輸）
環境、機械與供電參數
工作環境溫度	-20 ℃ … +55 ℃
存儲溫度	-40 ℃ … +85 ℃
環境濕度	5 ~ 95% 相對濕度，無凝露
整機尺寸（寬 × 深 × 高）	170 × 250 × 55 mm（6.7 × 9.9 × 2.2 英寸）
重量；防護等級	1.3 kg（2.9 磅）；IP 50
外接電源規格	90~140 V 交流 / 195~265 V 交流，50/60 Hz；輸出 12 V 直流（外置電源，選配）
內置電池	11.1 V 直流鋰離子充電電池，容量 97.2 Wh 連續工作時長：＞8 小時充滿時長：＜3 小時
