Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。 公司最初以絕緣測...[查看更多]
美國Megger TTR300系列三相變壓器匝數比測試儀由愛儀器儀表網代理，TTR300旨在測量變電站或制造環境中電力變壓器、儀表變壓器和配電變壓器的變比。其堅固耐用的設計使這些儀器適用于各種惡劣環境。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

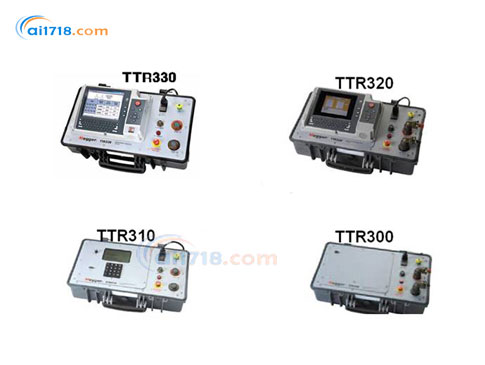

TTR300系列三相變壓器匝數比測試儀產品簡介
TTR00 系列三相變壓器變比測試儀旨在測量變電站或制造環境中電力變壓器、儀表變壓器和配電變壓器的變比。其堅固耐用的設計使這些儀器適用于各種惡劣環境。我們的測試線經過特殊設計，可在寒冷天氣下保持所需的靈活性。
TTR300 系列是電力變壓器制造商的理想選擇。其獨特的測試流程和存儲功能使操作人員能夠設置和測試復雜的三相變壓器（帶有多個分接開關和套管式電流互感器），所需時間僅為使用其他變比測試儀（TTR）的一小部分。該測試還包含各變比的合格 / 不合格限值。
TTR300 系列還能測量變壓器原邊與副邊的相位偏差，可快速識別變壓器中的問題，如局部匝間短路和鐵芯故障。該測量功能還可用于驗證各類電壓互感器（PT）和電流互感器（CT）的相位誤差。
TTR300 配備遠程控制開關，支持單人操作測試，操作人員可快速測試帶有有載分接開關（LTC）的變壓器。
該系列包含以下三款儀器：
TTR310E
作為該系列中*受歡迎的型號，該儀器配備易讀的半反半透式彩色顯示屏，可在強光照射下清晰顯示，同時提供儀器設置和測試操作的用戶界面。該儀器隨附 PowerDB LITE 軟件應用程序。
TTR310E 能夠存儲測試結果，并將結果上傳至電腦（通過 RS-232 串行端口、以太網或 USB）。
TTR310E 的部分功能包括：
全自動操作（可單機運行或遠程控制）
內置存儲功能，可將測試結果以開放式數據格式存儲到內部存儲器，通過 PowerDB LITE 軟件可直接導入 Excel® 或轉換為 XML 格式
TTR300
TTR300 設計為完全通過電腦遠程控制，需運行隨附的 PowerDB LITE 軟件或 PowerDB（完整版）電腦應用程序。
TTR310
（注：文檔中對 TTR310 描述簡略，僅提及 “TTR310E - 帶彩色顯示屏的文本式設備”，推測其核心功能與 TTR310E 相近，此處以 TTR310E 詳細參數為準）

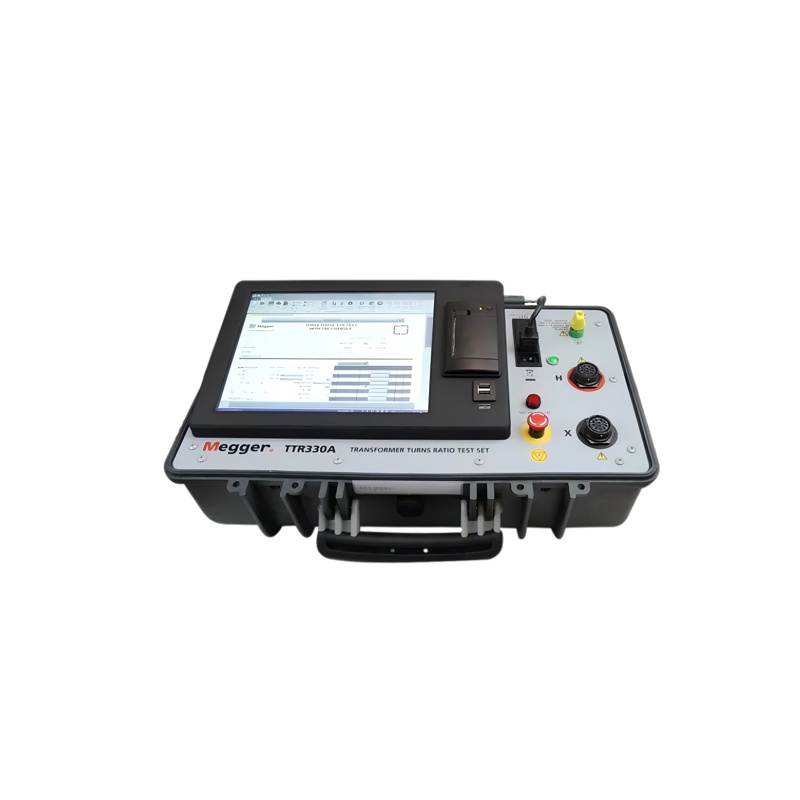

TTR330A
TTR330A 具備與 TTR300 和 TTR310E 相同的功能，同時配備工業級 12 英寸觸控控制器。其顯示屏設計可在直射陽光下工作（亮度達 1600 尼特），所有組件的工作溫度范圍為 - 20°C 至 + 50°C。
TTR330A 新增的一項功能是 “安全關機”：在突發斷電（無論意外或人為）時，可自動保存測試結果并正確關閉控制器。
內置的工業控制器還配備一臺 2 英寸內置打印機（使用通用熱敏紙），可用于打印任何關鍵測試結果，方便用戶留存結果備份。
PowerDB LITE?驗收與維護測試數據管理軟件
使用 PowerDB LITE 軟件可對儀器進行遠程控制測試。通過這種遠程控制方式操作變比測試儀（TTR），可帶來以下優勢：
采用紅色高亮直觀標記合格 / 不合格等問題
可從自定義設置菜單中快速調用變壓器測試設置
可快速將測試結果下載至電腦，完成變壓器測試報告
內置存儲器
TTR 系列儀器均配備足夠的內部存儲器用于存儲測試結果，具體存儲容量因型號而異：
TTR310E：可在現場存儲多達 200 組三相數據集，供后續調取。測試結果可下載至電腦，用于存檔、分析、趨勢分析和 / 或打印。
TTR330A：可在現場存儲多達 100,000 組數據集，供后續調取。測試結果可通過內置 2 英寸打印機打印，也可后續下載至電腦，用于存檔、分析和 / 或打印。
TTR330A三相變壓器變比測試儀應用領域
TTR300 系列向變壓器高壓繞組施加電壓，并*測量低壓繞組產生的感應電壓。除變比外，該系列儀器還能測量勵磁電流、高壓與低壓繞組之間的相位角偏差以及變比百分比誤差。
變壓器變比
變壓器變比是指高壓繞組匝數與低壓繞組匝數的比值。對于大多數三相電力變壓器，實測變比與銘牌變比往往存在差異，因?yàn)樾枰T如√3 等系數進行修正，才能使實測變比與銘牌變比匹配。TTR3XX 系列會自動應用該系數，使操作人員可直接將實測值與銘牌（或預期）變比進行比較。內置計算器可顯示每個分接開關和每個繞組與銘牌值的百分比誤差，無需借助電腦。
勵磁電流
該變比測試儀（TTR）可*測量勵磁電流（精度達 0.1mA），有助于了解變壓器鐵芯的狀況。異常的環流或意外的鐵芯接地會導致勵磁電流增大，這是變壓器存在問題的信號。
相位角偏差及其應用
相位角偏差（以度 / 分或弧度為單位顯示）是指施加在高壓繞組上的電壓信號與從低壓繞組提取的電壓信號之間的相位關系。相位偏差與變比誤差相結合，可作為一種低成本方法，在 “零負載” 條件下驗證各類 PT 和 CT 的近似準確度等級。
變壓器高壓側與低壓側之間的相位偏差通常非常小。然而，若變壓器鐵芯出現劣化或損壞，相位偏差會發生顯著變化。三相變比測試儀（TTR）可測量這種相位關系，分辨率達 0.1 分（相當于 1/600 度），足以檢測出潛在問題。
可選附件
測試線
下圖所示的新型測試線具有通用性，可用于繞組電阻測試儀（MTO3XX 系列）或變比測試儀（TTR3XX 系列）。插圖中所示的可擴展夾頭可用于測試任何尺寸的變壓器。
可選長度：9 米（30 英尺）、18 米（60 英尺）、30 米（100 英尺）
遠程分接控制器
RTC-1 是一款手動操作的遠程分接控制器，旨在為電力變壓器常規測試期間控制有載分接開關（LTC）提供更高效的方法。使用該控制器無需在測試時靠近 LTC，也無需安排第二名人員操作 LTC，操作人員可專注于測試儀器。隨附一根 30 英尺（9 米）的三芯電纜，操作人員可在靠近測試儀器的位置進行測試，并根據測試需要切換分接開關位置。
一機兩用測試線（Two Instruments, One Set of Leads）
下圖顯示 MTO3XX 系列與 TTR3XX 系列可便捷地共用一套測試線。例如，用戶可將測試線連接在變壓器上，直接使用同一套測試線通過梅格（Megger）TTR3XX 系列儀器進行變比測試，無需多次上下梯子拆裝測試線。
| 功能與優勢 | TTR300 | TTR310E | TTR330A |
|---|---|---|---|
| 可遠程控制 | 是 | 是 | 是 |
| 可在強干擾 / 高電壓環境下工作 | 是 | 是 | 是 |
| 顯示與銘牌值的百分比誤差，帶有合格 / 不合格限值 | 是 | 是 | 是 |
| 測量范圍業內*寬（45000:1），精度*高（0.1%） | 是 | 是 | 是 |
| 允許操作人員輸入變壓器變比及其所有分接開關參數，分接開關超出允許限值時可立即提示，便于標記問題 | 是 | 是 | 是 |
| 配備 “遠程測試” 開關，支持單人測試，可快速測試帶有有載分接開關（LTC）的變壓器 | 是 | 否（空） | 否（空） |
| 測量變壓器原邊與副邊的相位偏差，快速識別變壓器局部匝間短路、鐵芯故障等問題；可用于驗證 PT 和 CT 的相位誤差 | 是 | 是 | 是 |
| 支持用戶選擇標準：ANSI、IEC 和澳大利亞標準；符合 IEC-61010 及 CSA、UL 等其他標準 | 是 | 是 | 是 |
| “快速測試” 模式可快速測定單相和三相變壓器的變比 | 是 | 是 | 是 |
| 通過 PowerDB 軟件測試時，具備自動矢量檢測功能 | 是 | 是 | 是 |
| 通過 PowerDB 軟件測試時，可根據 IEC61378 標準測試移相變壓器和傾斜變壓器 | 是 | 是 | 是 |
| 無需電腦即可打印測試結果 | 不適用（N/A） | 不適用（N/A） | 內置 2 英寸打印機（是） |
| PowerDB LITE 軟件 | 是 | 是 | 是 |
| “PowerDB ONBOARD（內置 PowerDB）” 支持通過屏幕自定義測試表格操作儀器 | 否（空） | 否（空） | 是 |
| 通信端口 | - | - | - |
| 打印機接口 | 不適用（N/A） | 不適用（N/A） | 內置打印機（是） |
| 內部數據存儲（數據集） | 不適用（N/A） | 200 組 | 100,000 組 |
| 外部存儲設備 | 不適用（N/A） | USB（支持） | USB（支持） |
| 電腦接口 | RS-232 | RS-232、以太網 | 以太網 |
| 用戶界面 - 顯示器類型 | 不適用（N/A） | 5.7 英寸彩色 VGA | 12 英寸彩色觸摸屏 |
| 屏幕顯示內容 | 不適用（N/A） | 文本 | 測試表格 |
| 鍵盤 | 不適用（N/A） | 數字鍵盤 | 內置觸摸鍵盤 |
TTR300系列訂購信息
| 產品項（Item） | 產品編號（Cat. No.） | 產品項（Item） | 產品編號（Cat. No.） |
|---|---|---|---|
| 三相變比測試儀，遠程控制型 | TTR300 | 可選附件（Optional Accessories） | - |
| 三相變比測試儀，單機 / 遠程控制兩用型 | TTR310E | 三相通用屏蔽測試線組（兼容 MTO3XX、MWA3XX 和 TTR3XX 系列儀器，*大電流 10A），含彩色編碼開爾文夾 | - |
| 三相變比測試儀，帶內置 PowerDB（PowerDB ONBOARD） | TTR330A | 三相通用測試線，9 米（30 英尺），高壓（H）與低壓（X） | 2008-30-KIT |
|
所有機型工作電壓范圍：108V-132V 或 207V-253V
|
- | 三相通用測試線，18 米（60 英尺），高壓（H）與低壓（X） | 2008-60-KIT |
| 隨附附件 - 測試線背包 | 2012-180 | 三相通用測試線，30 米（100 英尺），高壓（H）與低壓（X） | 2008-100-KIT |
| （插頭類型）含美國標準、Schuko CEE 7/7、BS1363、AS/NZ S3112:2004 標準插頭 | 2009-874 | 三相通用測試線，9 米（30 英尺），高壓（H） | 2008-113-30 |
| 接地線，15 英尺（4.6 米） | 4702-7 | 三相通用測試線，18 米（60 英尺），高壓（H） | 2008-113-60 |
| 遠程操作手持測試開關組件（僅適用于 TTR300） | 30915-220 | 三相通用測試線，18 米（60 英尺），低壓（X） | 2008-114-60 |
| PowerDB LITE 軟件 | - | 三相通用測試線，30 米（100 英尺），高壓（H） | 2008-113-100 |
| 用于 TTR300 和 TTR310E 連接電腦的 RS232 電纜 | CA-RS232 | 三相通用測試線，30 米（100 英尺），低壓（X） | 2008-114-100 |
| 用于 TTR330A、TTR310E 連接電腦的以太網電纜 | 36798 | 三相通用測試線延長線，10 米（33 英尺），低壓（X） | 36486-7 |
| 用于 TTR330A 和 TTR330A-47 的以太網 CAT 5E/6 交叉適配器 | 90011-383 | 三相通用測試線延長線，10 米（33 英尺），高壓（H） | 36486-8 |
| 變壓器矢量電壓圖表集（適用于 ANSI、IEC 和 AS 標準，僅 TTR310E） | 35298 | 三相通用測試線延長線，10 米（33 英尺），高壓（H）與低壓（X） | 36486-9 |
| （變壓器矢量電壓圖表集補充編號）35299、35300 | - | 注：2008-XXX 系列延長線僅兼容產品編號為 2008-XXX 的測試線 | - |
| 1:1 測試夾具（儀器自檢用） | 2005-249 | 9 米（30 英尺）高壓（H）延長線 | 2008-300-30X |
| USB 閃存盤（含用戶指南、PowerDB Lite 軟件及相關軟件文檔） | 1010-942 | 9 米（30 英尺）低壓（X）延長線 | 2008-300-30X |
| 舊款 TTR（產品編號 550503）的可選替換測試線組 | - | 9 米（30 英尺）高壓（H）延長線 + 9 米（30 英尺）低壓（X）延長線套裝 | 2008-30XKIT2 |
| 三相 “高壓（H）” 測試線，30 英尺（9 米），帶舊款 H 型連接器 | 2008-115-30 | 套管夾（6 個） | MC7144 |
| 三相 “低壓（X）” 測試線，30 英尺（9 米），帶舊款 X 型連接器 | 2008-116-30 | 運輸箱（用于存放儀器、測試線及附件） | 2005-340 |
| - | - | TTR 校驗箱 | 550555 |
| - | - | 降壓變比標準器 | TRS1D |
| - | - | 降壓 + 升壓變比標準器 | TRS1PLUS |
| - | - | 手動操作遠程分接控制器，型號 RTC-1，含快速指南及紅 / 黑 / 白（共 3 個）鱷魚夾 | 1007-502 |
TTR300系列三相變壓器匝數比測試儀規格
| 輸入電壓 | 單相交流120&230±10%V 100VA |
| 可選擇電池操作 | 可選用12V車載蓄電池和單相交流120或230V電源 |
| 激磁(輸出)電壓 | 8, 40, or 80 V有效值,自動或手動選擇 |
| 激磁電流范圍和精度 | 0 ～ 500 mA,精度±(2% +1 位數),3位數字顯示 |
| 相位測量范圍和精度 | ±90°,小數點一位為分,小數點兩位為度,或弧度顯示 |
| 精度 | ±3 |
| 變比測試范圍和精度 |
8 V: 變比(0.8～2000)±0.1% 變比(2001 ～ 4000)±0.25% 變比(4001 ～8000)±0.35% 40 V: 變比(0.8 ～2000)±0.1% 變比(2001 ～ 4000)±0.15% 變比(4001 ～10,000)±0.3% 變比(10,001 ～ 25,000)±0.35% 80 V: 變比(0.8 to2000)±0.1% 變比(2001 to 4000)±0.15% 變比(4001 to10,000)±0.25% 變比(10,001 to 45,000)±0.30% |
| 測試結果 | 五位數字顯示 |
| 打印接口 |
TTR300:無 TTR310: RS-232 TTR320: RS-232 TTR330: USB |
| 計算機接口 |
TTR300 and TTR310: RS-232 TTR320 and TTR330: 以太網 |
| 用戶界面 |
TTR300: 無 TTR310:5.7吋黑白數字顯示,數字小鍵盤輸入 TTR320:5.7吋VGA彩色圖像顯示,標準鍵盤和導航鍵輸入 TTR330:8.4吋VGA彩色試驗格式顯示,標準鍵盤和導航鍵輸入 |
| 內部數據儲存 |
TTR310: 存儲200個數據 TTR320andTTR330:儲存100000個數據 |
| 通訊及控制軟件 |
PowerDB LITE和PowerDB(版本可選擇) TTR330: 隨機攜帶PowerDB |
| 相位關系符合 |
ANSI C57.12.70-1978 CEI/IEC 76-1:1993 出版物 616:1978 AS-2374, Part 4-1982 (澳大利亞標準) |
| 安全/電磁兼容/防震 | 符合 IEC-1010-1, CE and ASTM D999.75要求 |
|
|
Temperature Range溫度 |
| 使用溫度 | -5° C to 50° C |
| 儲存溫度 | -50° C to 60° C |
| 相對濕度 | 0 to 90% 不凝固 |
| 測試時間 | 8～20秒根據變壓器的運作方式和類型 |
| 測試方式 | ANSI/IEEE C57.12.90 |
| 尺寸 | 216Hx546.1Wx330.2Dmm |
| 重量(不包括測試線) |
TTR300: 10.8kg TTR310: 10.4kg TTR320: 11.3kg TTR330: 12.7kg |
|
MEGGER TTR300系列三相變壓器變比測試儀文檔 |
|
